Сцепление сухое, однодисковое, с центральной нажимной пружиной, с тросовым беззазорным или гидравлическим приводом выключения, Механический привод выключения сцепления применен на автомобилях с двигателем «EZ» с пятиступенчатой коробкой передач типов ATX и ASA и с четырехступенчатой КП типов ALY и ALS
Ведомый: диск сцепления с упругой ступицей. Подшипник выключения сцепления шариковый, самоцентрирующий.

Марка: Fichtel und Sachs.
Максимально допустимая неплоскостность поверхности маховика под ведомый диск в эксплуатации, мм: 0,2.
Наружный диаметр ведомого диска, мм:
— автомобили с двигателями «EZ» и «1Y»: 200;
— автомобили с двигателями «KR», «RP», «PB», «9A»,«RA»,«SB», «ААZ»: 215;
— автомобили с двигателями «9A», «KR» (с августа 1990 г.), «2E», «1Z»: 228.
Максимально допустимое торцевое биение ведомого диска, мм: 0,8
Бачок гидропривода выключения сцепления общий с гидроприводом тормозов,
Внутренний диаметр главного цилиндра гидропривода сцепления, мм: 15,80.
Зазор между поршнем и цилиндром, не более, мм: 0,15
Внутренний диаметр рабочего цилиндра, мм: 18,10
Применяемая рабочая жидкость: SAE J 1703 DOT 3.
Периодичность замены рабочей жидкости: через каждые два года эксплуатации или 60000 км пробега.

Болт крепления кожуха сцепления к маховику: 2,0.
Болт крепления главного цилиндра привода сцепления: 2,0.
Болт крепления рабочего цилиндра привода сцепления: 2,5.
Болт крепления корпуса рычажной передачи механического привода сцепления: 2.5
Штуцеры трубопроводов: 1,5
Болт крепления шарового шарнира вилки выключения сцепления: 2,5,
Штуцер для прокачки гидропривода: 1,0.

Примечание: На автомобилях двигателем «EZ» зазоры в приводе сцепления выбираются автоматически и свободный ход
педали сцепления в процессе эксппуатацми не регулируется. После установки нового троса привода сцепления пять раз нажать до отказа на педаль сцепления.

Снятие и установка сцепления

Для снятия сцепления снять коробку передач, как указано в подразделе "Снятие и установка коробки передач".
Если предполагается дальнейшее использование сцепления, отметить положение кожуха сцепления на маховике.

• Отвернуть болты крепления кожуха сцепления к маховику И снять кожух в сборе с ведомым диском. При этом высвобождается ведомый диск сцепления
• Тщательно очистить детали сцепления.
• С помощью поверочной линейки и щупа проверить плоскостность рабочей поверхности нажимного диска
• Проверить степень износа нажимной пружины в месте контакта с подшипником выключения сцепления.
• С помощью индикатора проверить степень износа фрикционных накладок ведомого диска на расстоянии 2,5 мм от окружности диска
• Очистить поверхность трения нажимного диска. Чистка других деталей сцепления не требуется т.к. они защищены от коррозии.
• Проверить состояние шлицов в ступице ведомого диска и на первичном валу коробки передач, шлицы очистить и смазать тонким слоем смазки на основе дисульфида молибдена. Установить сцепление, расположив ведомый диск выступающей частью ступицы в сторону нажимного диска, и отцентрировать диск относительно маховика оправкой, имитирующей шлицевой конец первичного вала коробки передач
• Затянуть болты крепления кожуха сцепления крест-накрест моментом 2 кгс.м.
• Снять оправку-
• Проверить состояние подшипника выключения сцепления и при необходимости заменить его,
• Нанести тонкий слой смазки на поверхность скольжения подшипника выключения сцепления в направляющей втулке.
• Установить коробку передач, как указано в подразделе "Снятие и установка коробки передач"

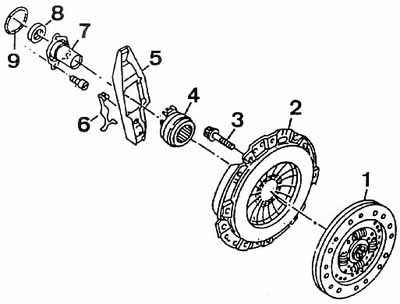

Рис, 4-1. Детали сцепления: 1 — ведомый диск; 2 — кожух сцепления в сборе с нажимным диском; 3 — болт креплении; 4 — подшипник выключения сцепления; 5 — вилка выключения сцепления; 6 — стопорная пружина; 7 — направляющая втулка подшипника; в — уплотннтелъное кольцо; 9 — прокладка

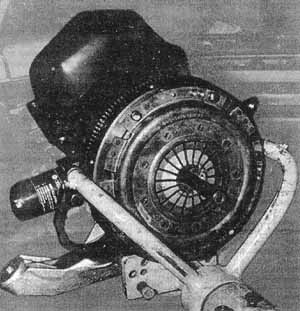

Рис. 4-2. Установка и центрирование ведомого диска сцепления с помощью оправки УМ 31 90

Рис. 4-3. Размеры для изготовления оправки для центровки ведомого диска сцепления

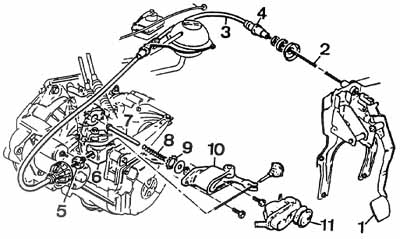

Рис. 4-4. Детали механического привода сцепления: 1 — педаль сцепления; 2 — трос привода сцепления 3 — оболочка троса; 4 — механизм регулирования свободного хода педали; 5 — упор оболочки троса; 6 — кронштейн крепления; 7 — шток привода; в — пружина; 9 — стопорная шайба; 10 — корпус рычажной передачи; 11 — защитный чехол

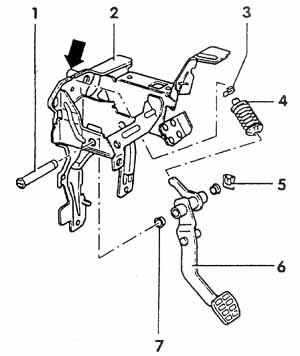

Рис. 4-5 Детали унифицированного кронштейна подвески педали сцепления: 1 — ось педали; 2 — кронштейн подвески педали; 3 •— опора; 4 — сервопружина; 5 — стопор оси педали; б — педаль; 7 — втулка



Снятие и установка троса привода сцепления

Снятие

• Несколько раз до отказа нажать на педаль сцепления
• С помощью рычага отжать до отказа рычаг вилки выключения сцепления в направлении, обратной направлению хода выключения сцепления, упирая рычаг в картер коробки передач. При этом происходит сжатие механизма автоматической выборки зазора в приводе сцепления.
• Проволочным хомутом зафиксировать механизм выборки зазора.
• Отпустить рычаг вилки выключения сцепления и отсоединить трос привода от рычага и педали сцепления
• Снять трос.

Установка нового троса

При установке троса оставить механизм выборки зазора, зафиксированным с помощью хомута.
• Присоединить трос к педали сцепления,
• Вставить резиновый упор оболочки троса в опору на картере коробки передач
• Присоединить трос к рычагу вилки выключения сцепления
• Снять фиксирующий хомут с механизма выборки зазора.

Установка повторно используемого троса

• Перед установкой троса сжать механизм выборки зазора, если это возможно.
• Присоединить трос к педали сцепления и к рычагу вилки выключения сцепления на картере коробки! передач.
• Вставить резиновый упор оболочки троса в опору на картере коробки передач.
• Снять хомут фиксации механизма выборки зазора,

Проверка работы сцепления

• Не менее пяти раз нажать на педаль сцепления до отказа,
• Отжать рычаг вилки выключения сцепления до отказа в направлении, противоположном коду выключения сцепления. Ход рычага при этом должен быть около 10 мм.

Примечание: На автомобилях выпуска с августа 1992 года устанавливается уннифицированный кронштейн подвески педали сцепления, одинаковый для механического и гидравлического приводов сцепления, что потребовала соответствующего изменения , конструкцни педали сцепления сервопружины и стопора крепления педали. Детали измененной конструкции не взаимозаменяемы с деталями кронштейна прежней конструкции. В запасные части поставляются только кронштейны подвески педали с направляющей трубкои для троса механического привода сцепления, которую необходимо спилить при установке кронштейна подвески педали на автомобилях с гидравлическим приводом сцепления.

Снятие и установка пружины сервопривода сцепления

• Снять крышку блока реле и вещевую полку,
• Снять натяжение сереопружи-ны, нажав на педаль сцепления до отказа и зафиксировав ее в этом положении каким-либо предметом, уперев его в педаль и в салазки сиденья водителя.
• Отсоединить блок реле от кронштейна и откинуть его вниз, не отсоединяя провода и реле.
• Нажать на сервопружику рычагом и отсоединить ее энергичным движением вверх.
• Установку пружины произвести а порядке, обратном снятию, с учетом следующего:
— пружину присоединить сначала к опоре кронштейна;
— с помощью рычага сильным и резким движением вверх ввести пружину в гнездо педали сцепления

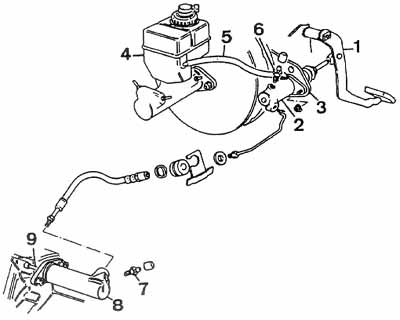

Рис. 4-6. Детали гидравлического привода сцепления: 1 — педаль сцепления; 2 — главный цилиндр привода сцепления; 3 — кронштейн; 4 — бачок гидропривода; 5 — соединительный трубопровод: 6 — штуцер для прокачки гидропривода на рабочее цилиндре; 7 - штуцер для прокачки гидропривода на главном цилиндре; 8 — рабочий цилиндр привода сцепления; 9 — толкатель

Снятие и установка главного цилиндра привода сцепления

• Снять пробку бачка гидропривода тормозов и сцепления и удалить шприцем жидкость из бачка.
• Отсоединить от главного цилиндра привода сцепления трубку подвода жидкости от бачка и трубку, идущую к рабочему цилиндру, подложив ветошь для защиты лакокрасочного покрытия деталей кузова.
• Снять пружинный зажим крепления педали сцепления и снять толкатель с оси.
• Отвернуть две гайки крепления и снять главный цилиндра

Установку главного цилиндра привода сцепления производить в порядке, обратном снятию после чего прокачать гидропривод сцепления и долить жидкость в бачок гидропривода до нормального уровня.

Снятие и установка рабочего цилиндра привода сцепления

• Снять пробку бачка гидропривода тормозов и сцепления и удалить шприцем жидкость из бачка-
• Вывернуть шарнирный болт рычага выбора передач (рис- 4-7), затем снять рычаг, не отсоединяя от него трос.
• Вывернуть из рабочего цилиндра штуцер трубки подвода рабочей жидкости и отсоединить трубку приняв меры для защиты окружающих деталей от попадания тормозной жидкости
• Отвернуть болты крепления и снять рабочий цилиндр привода сцепления,
       Произвести установку рабочего цилиндра привода сцепления в порядке, обратном снятию, после чего прокачать гидропривод и долить рабочую жидкость в бачок до нормального уровня,

Рис. 4-7. Рабочий цилиндр привода сцепления: 1 — болт крепления рычага выбора передач вывертываемый при снятии рабочего цилиндра; 2 — штуцер для прокачки гидропривода cцепления

Прокачка гидропривода сцепления

Удаление воздуха из гидропривода сцепления лучше всего производить с помощью специальной установки для прокачки под давлением. Давление при прокачке не должно превышать 2,5 кг/см2

• Прокачать гидропривод с помощью установки сначала через штуцер главного цилиндра гидропривода, затем через рабочий цилиндр.
• Снять установку для прокачки и восстановить до нормы уровень жидкости в бачке гидропривода
При отсутствии специальной установки для прокачки прокачать гидропривод сцепления следующим образом:
— снять защитный колпачок со штуцера для прокачки на рабочем цилиндре и присоединить к нему шланг, нижний конец которого опустить в тормозную жидкость, налитую в прозрачный стеклянный сосуд;
— слегка вывернуть штуцер для прокачки, нажать до отказа на педаль сцепления и плавно отпустить ее;
— повторить операцию несколько раз, пока не прекратится выход пузырьков воздуха с тормозной жидкостью из шланга;
— долить до нормального уровня рабочую жидкость в бачок гидропривода;
— завернуть штуцер для прокачки на рабочем цилиндре и установить на него защитный колпачок,

Во время прокачки следить за уровнем жидкости в бачке гидропривода, не допуская обнажения его дна. Конец шланга для прокачки должен быть постоянно погружен в жидкость.
