Привод передних ведущих колес осуществляется двумя валами. Каждый вал имеет два шариковых шарнира равных угловых скоростей марки Rzeppa, один из которых скользящий, и антивибрационный груз. С августа 1989 г. вместо груза из двух частей устанавливается цельный антивибрационный груз.

   Расстояние между наружной кромкой груза и наружной сопрягающейся поверхностью наружного шарнира, мм.
— на валу привода правого колеса: 521,0
— на валу привода левого колеса: 264,5

Гайка крепления ступицы колеса на шлицевом хвостовике вала привода колеса: 26,5
Болты крепления корпуса внутреннего шарнира вала привода колеса к фланцу выходного вала дифференциала: 4,5
Болт крепления колеса: 11,0



2. После работ на валах привода передних колес проверить положение антивибрационных грузов валов в соответствии с размерами, указанными в подразделе "Конструкции и технические характеристики".

Снятие и установка валов привода передних колес

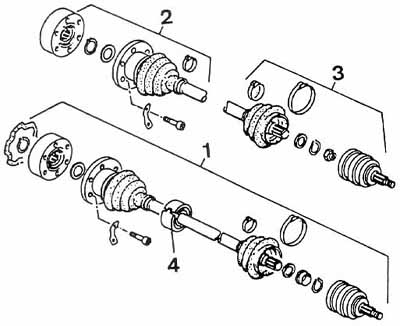

Рис. 7-1. Детали вала привода переднего колеса: 1 - вал привода колеса в сборе; 2 - внутренний шарнир; 3 - наружный шарнир; 4 - антивибрационный груз

Снятие
• Снять колпак колеса.
• Затормозить колеса главной тормозной системой и отвернуть гайку ступицы колеса.
• Поднять переднюю часть автомобиля с нужной стороны и установить ее на подставку.
• Снять переднее колесо.
• Отвернуть два болга крепления телескопической стойки передней подвески к поворотному кулаку (рис- 7-2).

Рис. 7-2. Стрелками показаны болты и шайбы крепления внутреннего шарнира к фланцу выходного вала дифференциала

Предупреждение: Развал передних колес регулируется изменением положения болтов крепления телескопической стойки к поворотному кулаку. Поэтому перед отвертыванием болтов нанести на них метки, что-бы при установке стойки завернуть их в прежнем положении.

• Отвернуть болты крепления внутреннего шарнира вала привода колеса к фланцу выходного вала дифференциала.
• С помощью молотка с бойком из мягкого материала вы прессовать вал привода из ступицы колеса.
• Снять вал привода колеса,

Установка
Произвести установку вала привода колеса в порядке, обратном снятию, учитывая следующее:
-  в зависимости от комплектации заменить наклеенную прокладку внутреннего шарнира вала
-  завертывать болты крепления телескопической стойки передней подвески по меткам, нанесенным при снятии вала, и затянуть их моментом 9.5 кгс,м.

Замена защитных чехлов наружных шарниров валов привода передних колес

Снятие
• Снять стяжные хомуты защитного чехла и сдвинуть чехол по валу
• Спрессовать с вала внутренний шарнир ударами молотка с алюминиевым бойком.
• Снять пружинное стопорное кольцо, упорное кольцо, пружинную шайбу и защитный чехол.

Установка
• Надеть на вал привода колеса новый защитный чехол.
• Надеть на вал пружинную шайбу вогнутой сторонок в сторону упорного кольца
• Надеть на вал упорное кольцо и установить новое стопорное кольцо.
• Очистить внутренний шарнир вала привода колес и полоожть в него 90 г смазки.
• Напрессовать внутренний шарнир на вал ударами молотка с пластмассовым бойком по торцу шарнира.
• Надвинуть защитный чехол на место и закрепить его двумя новыми стяжными хомутами.

Замена защитных чехлов внутренних шарниров валов привода передних колес

Снятие
• Снять стопорное кольцо
• С помощью пресса спрессовать внутренний шарнир с вала.
• Снять с вала пружинную шайбу, установленную под шарниром.
• Снять защитный чехол

Установка
• Надеть на вал новый защитный чехол
• Надеть на вал пружинную шайбу вогнутой стороной в сторону шарнира.
• С помощью пресса напрессовать на вал внутренний шарнир, направляя вперед его торец с фаской.
• Установить новое стопорное кольцо.
• Надвинуть на место защитный чехол и закрепить его хомутами соблюдая размер "С" указанный на рисунке.
• Очистить внутренний шарнир и заложить и него 120 г смазки.

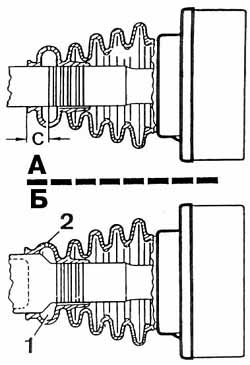

Рис. 7-3 Установка защитных чехлов внутренних шарниров валов привода передних колес:
А — вал привода левого колеса; с=17 мм;
Б — вал привода правого колеса:
1 — вентиляционная камера
2 — вентиляционное отверстие
