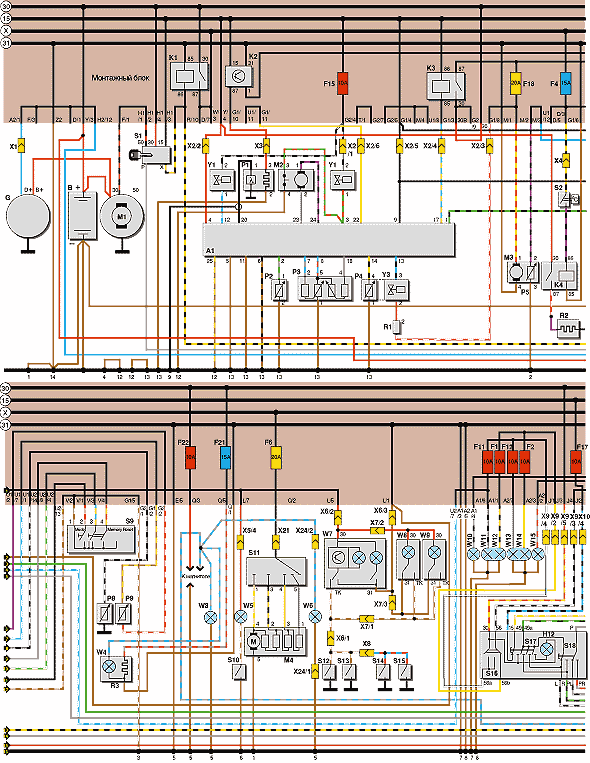

Левая часть

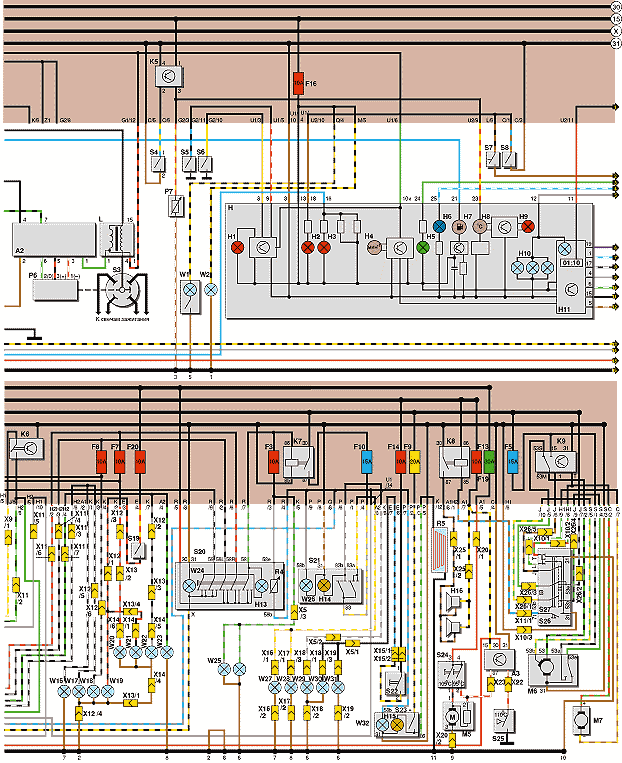

Правая часть

А1 – ЭБУ впрыском "Moнo-Джетроник"; А2 – коммутатор системы зажигания TSZ-H; А3 – блок последующего включения вентилятора системы охлаждения; В – аккумуляторная батарея; F1-F22 – предохранители (заводская нумерация); G – генератор; Н – комбинация приборов; Н1 – сигнализатор аварийного давления масла; Н2 – сигнализатор неисправности тормозов и включенного стояночного тормоза; Н3 – сигнализатор неисправности генератора; Н4 – тахометр; Н5 – сигнализатор включения указателей поворота; Н6 – сигнализатор включения дальнего света; Н7 – указатель уровня топлива в баке; Н8 – указатель температуры охлаждающей жидкости; Н9 – сигнализатор перегрева двигателя и падения уровня охлаждающей жидкости; Н10 – лампы подсветки комбинации приборов; Н11 – многофункциональный дисплей; Н12 – контрольная лампа аварийной сигнализации; Н13 – индикатор включения габаритного освещения; Н14 – индикатор включения противотуманных фар; Н15 – индикатор включения обогревателя заднего стекла; Н16 – звуковые сигналы; К1 – реле шины Х; К2 – реле включения обогрева лямбда-зонда; К3 – реле топливного насоса; К4 – реле включения подогрева впускного коллектора; К5 – электронное реле сигнализатора уровня и указателя температуры охлаждающей жидкости; К6 – электронное реле указателей поворота; К7 – реле противотуманных фар; К8 – реле звуковых сигналов; К9 – электронное реле управления стеклоочистителем; L – катушка зажигания; М1 – стартер; М2 – мотор-регулятор холостого хода; М3 – топливный насос; М4 – вентилятор системы отопления; М5 – вентилятор системы охлаждения; М6 – стеклоочиститель; М7 – насос стеклоомывателя; Р1 – лямбда-зонд; Р2 – датчик температуры охлаждающей жидкости; Р3 – датчик положения дроссельной заслонки; Р4 – датчик температуры всасываемого воздуха; Р5 – датчик уровня топлива; Р6 – датчик Холла распределителя зажигания; Р7 – датчик указателя температуры охлаждающей жидкости; Р8 – датчик температуры масла; Р9 – датчик температуры наружного

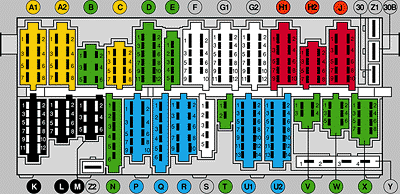

СХЕМА РАСПОЛОЖЕНИЯ РАЗЪЕМОВ В МОНТАЖНОМ БЛОКЕ
(на схеме электрооборудования подключение провода,
например, к контакту 5 разъема U2 обозначено U2/5).

воздуха; R1 – добавочный резистор форсунки; R2 – нагреватель впускного коллектора; R3 – прикуриватель; R4 – регулятор яркости подсветки комбинации приборов; R5 – обогреватель заднего стекла; S1 – замок зажигания; S2 – термовыключатель подогрева впускного коллектора; S3 – распределитель зажигания; S4 – датчик уровня охлаждающей жидкости; S5 – датчик давления масла на 0,3 бар; S6 – датчик давления масла на 1,8 бар; S7 – включатель сигнализатора стояночного тормоза; S8 – датчик уровня тормозной жидкости; S9 – переключатель многофункционального дисплея; S10 – выключатель освещения багажника; S11 – переключатель вентилятора системы отопления; S12–S15 – выключатели освещения салона в передней левой, задней левой, задней правой и передней правой дверях соответственно; S16–S18 – подрулевые переключатели света фар, аварийной сигнализации и указателя поворота соответственно; S19 – выключатель стоп-сигналов; S20 – центральный выключатель освещения; S21 – выключатель противотуманных фар; S22 – выключатель ламп заднего хода; S23 – выключатель обогревателя заднего стекла; S24 – термовыключатель вентилятора системы охлаждения; S25 – датчик последующего включения вентилятора системы охлаждения; S26 – кнопка включения звуковых сигналов; S27 – переключатель стеклоочистителя и стеклоомывателя; W1 – лампа освещения перчаточного ящика; W2 – лампа освещения полки для аудиокассет (если полка установлена); W3 – лампа освещения пепельницы; W4 – лампа подсветки прикуривателя; W5 – лампа освещения багажника; W6 – лампа подсветки переключателя S11; W7 – плафон освещения салона с таймером выключения; W8, W9 – задние дополнительные лампы освещения салона; W10 – левый передний габаритный фонарь; W11, W12 – двухнитевая лампа левой фары; W13, W14 – двухнитевая лампа правой фары; W15 – правый передний габаритный фонарь; W16, W17 – левые передний и задний указатели поворота; W18, W20 – левый и правый задние габаритные фонари; W19, W21 – левый и правый стоп-сигналы; W22, W23 – правые задний и передний указатели поворота; W24 – лампа подсветки выключателя освещения; W25 – лампы подсветки номерного знака; W26 – лампы подсветки выключателя противотуманных фар; W27, W28 – левая и правая противотуманные фары; W29 – задний противотуманный фонарь; W30, W31 – левая и правая лампы заднего хода; W32 – лампа подсветки выключателя обогревателя заднего стекла; Х1–Х26 – разъемы, расположенные: Х1 – около стартера; Х2, Х3 – слева на перегородке моторного отсека; Х4, Х22 – позади монтажного блока; Х5 – сзади слева в багажнике, Х6, Х7 – около плафона освещения; Х8 – в багажнике на топливном насосе; Х9–Х11, Х26 – позади облицовки подрулевого переключателя; Х12–Х14 – на соответствующих фонарях; Х15 – на переключателе коробки передач; Х16, Х17 – на противотуманных фарах; Х18, Х19 – на задних комбинированных фонарях; Х20, Х23 – около левой фары; Х21, Х24 – слева за комбинацией приборов; Х25 – около правой фары; Y1 – клапан адсорбера; Y2 – клапан управления запаздыванием зажигания; Y3 – форсунка впрыска топлива.
Точки соединения потребителей с "массой" (указаны цифрами в кружках у корпусной шины): 1 – рядом с монтажным блоком; 2 – слева в багажнике; 3 – на коробке передач; 4 – на блоке цилиндров; 5 – в жгуте проводов позади панели приборов; 6 – в жгуте проводов крышки багажника; 7, 8 – в жгуте проводов фар; 9 – на крышке головки блока цилиндров; 10 – над рулевым механизмом; 11 – справа в багажнике; 12, 13 – в жгуте проводов системы "Moнo-Джетроник"; 14 – в жгуте проводов фар.
