• Установить рычаг переключения
передач в положение нейтрали.
• Снять рукоятку и чехол
рычага переключения передач.
• Отвернуть гайки крепления
тросов переключения и выбора передач к коробке передач
• Снять выключатель света
заднего хода, расположенный на механизме выбора передач.
• Ослабить регулировочный
болт на рычаге переключения передач (рис 5-41), установить шаблон VW 3192
на рычаг переключения передач и зафиксировать шаблон крючком и зажимным
винтом.
• Установить рычаг переключения
передач на левый упор кулисы шаблона, нажать на рычаг до упора влево и
в этом положении
зафиксировать кулису стопорным
винтом.
• Установить рычаг переключения
передач на правый упор кулисы шаблона и затянуть регулировочный болт на
рычаге переключения передач
• Установить шаблон VW 3192/1
и шпонку на механизм переключения передач коробки передач, не перемещая
рычаг выбора передач в вертикальном направлении (рис 5-41), В этом положении
затянуть болты крепления тросов переключения и выбора передач
• Снять регулировочные шаблоны
с рычага переключения передач и с коробки передач
• Перевести рычаг переключения
передач в нейтральное положение: рычаг должен находиться на линии переключения
III и IV передач. Убедиться в правильности переключения и фиксации передач
в особенности передачи заднего хода.
• Установить чехол и рукоятку
рычага переключения передач,

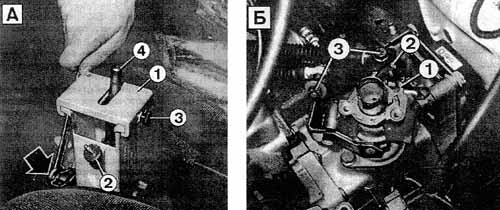

Рис. 5-41. Регулировка тросов переключения и выбора передач: А — установка шаблона на рычаг переключения передач, 1 — шаблон VW 3192; 2 — стопорный винт шаблона; 3 — стопорный винт кулисы шаблона, 4 —рычаг переключения передач. Стрелкой показан регулиророчный болт рычага переключения передач; Б — установка шаблона на механизм выбора передач: 1,2 — шаблон VW 3192/1; 3 — болты крепления тросов переключения и выбора передач

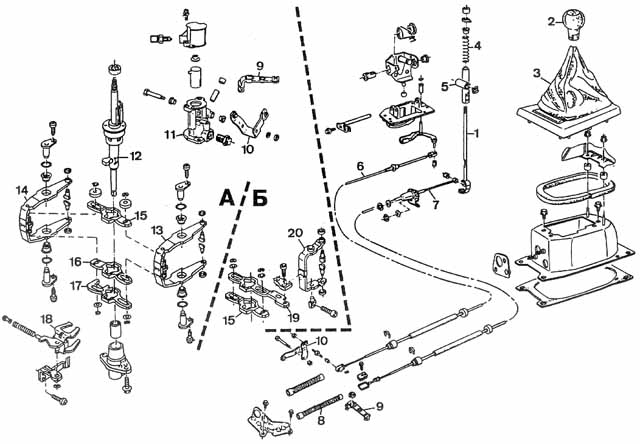

Рис. 5-42. Детали привода
переключения передач и механизма выбора передач: А — 4-ступенчатая КП;
Б — 5-ступенчагая КЛ
1 — рычаг переключения передач;
2 — рукоятка рычага; 3 — чехол рычага; 4 — пружина; 5 — направляющая втулка
рычага переключения передач; 6 — трос выбора передач; 7 — трос переключения
передач; 8 — защитный чехол; 9 — рычаг привода переключения пере4 дач;
10 — рычаг выбора передач; 11 — корпус; 12 — вал переключения передач;
13 — вилка переключения III и IV передач; 14 —вилка переключения I и II
передач; 15 — поводок вилки переключения III и IV передач; 16 — поводок
вилки перекпочения 1 и II передач; 17— поводок вилки включения заднего
хода; 18 — вилка включения заднего хода; 19 — поводок вилки включения V
передачи; 20 — вилка включения V передачи
