Панели инструментов BotikMap
В BotikMap есть две панели инструментов — сверху и слева.
Кнопки на верхней панели инструментов используются для выполнения следующих функций:
-
Чтение из файла: позволяет загрузить объекты ГИС из файла, который должен иметь формат
.gis или .txt
-
Сохранение в файл: сохранение всех изменений в файл с расширением ".gis" или ".txt". При этом всё его старое
содержимое стирается и он записывается заново.
-
Вызов справки о программе.
-

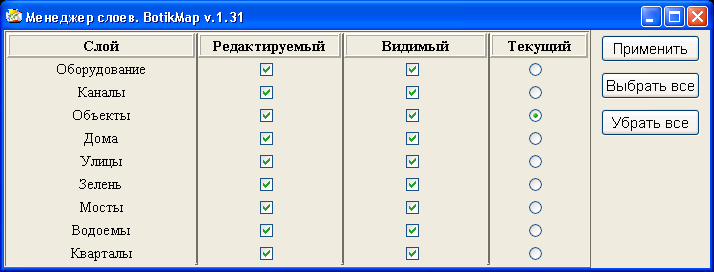

Менеджер слоёв. В нём можно выбрать текущий (рабочий) слой, изменить
видимость (видимый/невидимый), и редактируемость (редактируемый/нередактируемый) слоёв. С помощью кнопок
"Выбрать всё" и "Убрать всё" в окне менеджера можно изменить видимость и редактируемость сразу всех слоёв.
-

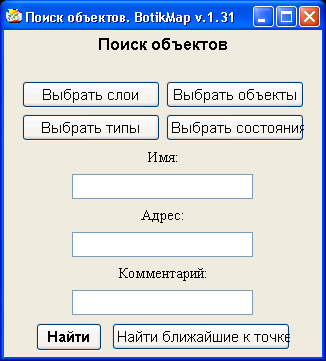

Поиск: позволяет по заданным критериям искать объекты на карте. В качестве критериев
для поиска можно указать слои, подкатегории объектов, типы, состояния, а также фрагменты имени, адреса или
комментария. Набор доступных объектов зависит от выбранных слоёв, и набор доступных типов и состояний — от
выбранных объектов. Имеется 2 варианта поиска: обычный (кнопка "Найти") и радиусный (кнопка "Найти ближайшие
к точке"). Если выбран 2-й вариант, то нужно будет указать точку карты, вблизи которой нужно найти объекты.
Найденные объекты в этом случае будут отсортированы по возрастанию в порядке их дальности от выбранной точки.
Как в первом, так и во втором режиме поиска, в результате отображается список найденных объектов. Каждый
найденный объект в этом списке представляет собой гиперссылку. После нажатия
левой кнопкой мыши на каком-либо объекте, окно просмотра карты перемещается в область
выбранного объекта.
-
Выбор масштаба: эта кнопка-меню позволяет непосредственно выбрать масштаб и является альтернативой инструменту
"Изменение масштаба" на левой панели инструментов (о нём ниже).
-
Выбор слоя: эта кнопка-меню позволяет выбрать верхний (рабочий) слой, не используя при этом Менеджер слоёв.
-
Авторизация на сервере. Здесь нужно указать учётные данные: учётное имя абонента
(название организации), имя пользователя и пароль — точно так же, как на
Персональном Сайте Абонента.
Сразу после успешной авторизации начинается загрузка карты города.
-

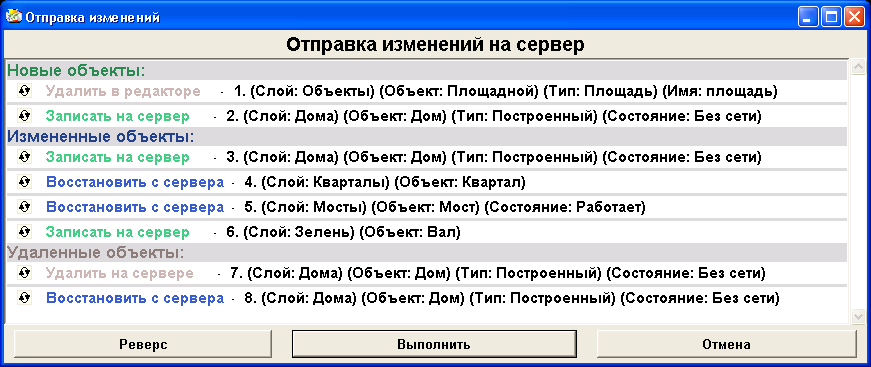

Отправка созданных или измененных объектов на сервер. Программа вычисляет какие из объектов были созданы, модифицированы или удалены с карты
и позволяет выполнить с ними различные действия: записать на сервер, удалить в редакторе, удалить на сервере или восстановить с сервера.
-

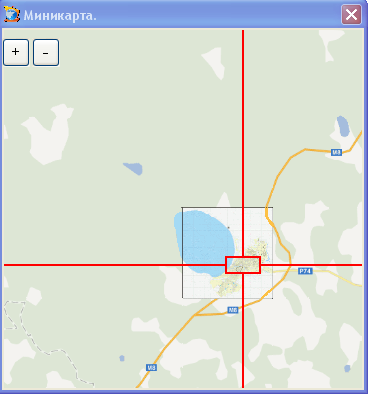

Отображение миникарты, которая представляет собой уменьшенную копию основной карты
и позволяет легко перемещаться по основной карте щелчками мыши по миникарте.
Миникарту можно разместить в любом углу основной карты, нажав на соответствующую кнопку
в углу самой миникарты (на данном примере миникарта расположена в верхнем левом углу
основной карты).
-
Делает снимок экрана.
-
Отображение или скрытие альтернативной карты Переславля. Тип карты (спутниковая или схематическая)
можно выбрать через селектор "Карты местности".
Для перемещения такой карты вверх-вниз-влево-вправо
можно использовать сочетания клавиш Ctrl+Alt+Up/Down/Left/Right.
Это может понадобиться для приведения в соответствие векторных объектов карты BotikMap
и объектов на альтернативной (напр. спутниковой) карте.
Кнопки левой панели инструментов позволяют создавать или редактировать объекты BotikMap:
-
Выбор объекта: позволяет выделить один или несколько объектов. Выделение осуществляется несколькими способами:
- Щелчком на объекте левой кнопкой мыши (выделяется только один объект).
- Удержанием клавиши "Ctrl" и щелчками левой кнопкой мыши на объектах (каждый объект добавляется
к группе ранее выбранных объектов или удаляется из неё).
- удержанием левой клавиши мыши на свободном месте карты (начальное положение)
и перемещением указателя мыши — появится пунктирный прямоугольник, охватывающий карту от начального
положения до текущего положения мыши; выделенными становятся те объекты, которые пересекаются с
данным прямоугольником или касаются его.
В выделенном состоянии у объекта видны его узлы, которые можно передвигать, удалять или добавлять новые.
Сам объект можно перемещать как с помощью указателя мыши, так и с помощью клавиш со стрелками (перемещение
с небольшим фиксированным шагом), а также их комбинацией с клавишей "Ctrl" (перемещение с более крупным
фиксированным шагом). Нажатие правой кнопкой мыши на объекте открывает окно его свойств, где можно изменить
его тип, состояние, имя, адрес или комментарий.
-
Изменение масштаба: этот инструмент меняет масштаб просмотра карты (зум). Щелчёк левой кнопкой в каком-либо
месте карты делает увеличение, а правой — уменьшение масштаба относительно выбранной точки (она становится
центральной точкой экрана). Всего существует 7 уровней масштабирования: 1-й самый мелкий, 7-й — самый крупный.
Выбрать масштаб можно также с помощью меню "Выбор масштаба" на верхней панели инструментов.
-
Инструмент "рука" для перемещения по карте. Нажатие и удержание левой кнопки мыши "захватывает" карту, движение
мышью перемещает карту в нужном направлении, а отпускание левой кнопки мыши "отпускает" и карту.
-
Добавление/Удаление узлов: позволяет добавлять новые или удалять старые узлы у площадных или линейных объектов.
Чтобы создать узел на выбранном ребре, нужно щёлкнуть левой клавишей мыши на начальном узле этого ребра.
При этом новый узел создаётся ровно посередине между начальным и конечным узлами выбранного ребра. Для удаления
узла нужно щёлкнуть на нём правой клавишей мыши.
-
Изменение сглаживания: этот инструмент позволяет включить или отключить сглаживание углов у линейных
или площадных объектов. Сглаживание осуществляется при помощи кривых Безье.
Все остальные кнопки на левой панели инструментов отвечают за создание объектов ГИС. Состав этих кнопок определяется тем,
какой слой выбран в качестве текущего.
Сочетания клавиш
- Ctrl+R: вращение выделенных объектов по часовой стрелке.
- Ctrl+Alt+R: вращение выделенных объектов против часовой стрелки.
- Ctrl+C: копирование выделенных объектов.
- Ctrl+Insert: копирование выделенных объектов.
- Ctrl+V: Вставка копий объектов на карту.
- Shift+Insert: Вставка копий объектов на карту.
- Ctrl+A: Выделение всех объектов на видимой части карты.
- Стрелки Up/Down/Left/Right: перемещение выделенных объектов по карте.
- Ctrl+Up/Down/Left/Right: более быстрое перемещение выделенных объектов по карте.
- Ctrl+O: Прочитать объекты из файла.
- Ctrl+S: Сохранить объекты в файл.
- Ctrl+F: Отобразить окно поиска.
- Ctrl+X: Увеличить масштаб карты (zoom in); также, можно использовать колесо прокрутки.
- Ctrl+Z: Уменьшить масштаб карты (zoom out); также, можно использовать колесо прокрутки.
- Ctrl+Q: Выход из программы.
- Ctrl+M: Сменить сглаживание углов у выделенных объектов.
- Ctrl+W: Связать точечный объект (напр. узел сети) с другим объектом (напр. домом).
- Ctrl+Shift+Right: Сдвиг подложки (альтерн. карты) вправо.
- Ctrl+Shift+Left: Сдвиг подложки (альтерн. карты) влево.
- Ctrl+Shift+Up: Сдвиг подложки (альтерн. карты) вверх.
- Ctrl+Shift+Down: Сдвиг подложки (альтерн. карты) вниз.
