5. Внутренние каналы

5.1 Коммутируемые телефонные линии (до 33,600bps)

Используются для подключения пользователей в сеансовом режиме, а также в качестве резервного канала для организаций, подключенных по выделенным линиям.

5.1.1 Модемный пул на PC-роутере

Для модемного пула системы, обслуживающего входные звонки dial-up абонентов, рекомендуем использовать модемы USR Courier V.34+ ($270) и USR Courier 56 ($300). Минимальным размером модемного пула можно считать 4 модема. Решение о наращивании принимается исходя из статистики занятости модемов, собранной в процессе эксплуатации.

Целесообразно модемный пул подключать к PC-роутеру, на который возложена функция терминального сервера. Максимальное количество модемов, обслуживаемых одним PC-роутером, разумно ограничить 32-мя модемами и при больших потребностях использовать несколько PC-роутеров с модемными пулами.

Целесообразна организация так называемого "группового номера"--услуга АТС, обеспечивающая передачу входного звонка на свободный модем. Так, модемный пул СТ "Ботик" подключен к групповому номеру (цепочке из 21 телефонного номера) АТС "Квант" ИПС РАН. АТС "Квант" обеспечивает передачу входного звонка на первый по порядку (в цепочке) свободный телефонный номер. Поиск свободного номера проводится сверху вниз по цепочке пока не будет найден свободный номер. Если до конца цепочки свободный номер не найден, выдается сигнал "занято".

В дополнительных материалах с описанием СТ "Ботик" можно найти:

5.2 Выделенные телефонные линии (до 33,600bps)

Используются для постоянного подключения по протоколам IP либо IPX.

В пределах города рекомендуем использовать двухпроводные выделенные линии, с модемами USR Sportster V.34+ ($170). Для междугородных каналов рекомендуем использовать четырехпроводные выделенные линии, с модемами Telebit FastBlazer 8840 ($800)

Практика внедрения watchdog-систем для PC-роутеров в СТ "Ботик" (см. Раздел 3.1.3) показала эффективность этого технического решения. Поэтому такой же подход был использован для повышения надежности модемов Telebit FastBlazer 8840, обслуживающих 4-x проводный выделенный телефонный канал Переславль-Москва. В лаборатории телекоммуникаций "Ботик" была разработана watchdog-аппаратура для восстановления (без вмешательства обслуживающего персонала) работоспособности канала после зависания модема Telebit FastBlazer 8840.

5.3 Линии RadioEthernet (2Mbps, до 12км)

При наличии прямой видимости между соединяемыми пунктами расположения PC-роутеров для организации каналов на расстояниях до 12 км и организации высокоскоростных линий передачи данных можно использовать адаптеры RadioEthernet с направленными антеннами ($900 адаптер WaveLAN 2.4Gb, $500 антенна). Адаптеры устанавливаются в PC-роутерах в соединяемых пунктах. Используемый СВЧ кабель (от платы до антенны) RG-8/U имеет затухание 0.25dB/m. При длине кабеля 15-30 м обеспечивается дальность соединения до 12 км, а при длине кабеля 50 м--до 5 км.

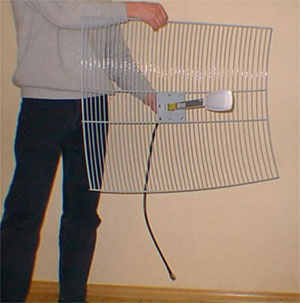

Рисунок 3. Антенна направленная параболическая 24 dB
http://www.comptek.ru/wireless/index.html

Рисунок 4. Сетевой адаптер WaveLAN
http://www.comptek.ru/wireless/index.html

При установке всенаправленной антенны в центральном пункте подсети дальность между соединяемыми пунктами появляется возможность использовать единственный адаптер в центральном пункте для подсоединения нескольких пунктов--для создания топологий радиосетей типа звезда (point-to-multipoint).

Подробнее про изделия семейства WaiveLan см. на сервере фирмы COMPTEK.

5.4 Линии Ethernet точка-точка (10/100Mbps,
витая пара--до 150 м,
коаксиальный кабель--до 300 м,
многомодовое оптоволокно--до 2 км)

При организации высокоскоростных линий передачи данных в отдельных случаях, при небольшом расстоянии между соединяемыми пунктами, хорошим решением является реализация канала на основе Ethernet. Используется:

Кабель прокладывается воздушным методом (подвеска на несущей струне, в качестве которой может быть использован полевой телефонный кабель, $0.15/метр). Информационный кабель подвязывается к несущей струне при помощи полиэтиленовых стяжек с шагом: 1 стяжка на 0.75 м.

В обоих случаях--дважды экранированный или коаксиальный кабель--при использовании внешней подвески очень важно обязательно грамотно выполнять заземление информационного кабеля (см. раздел 6.2.1 и раздел 6.2.3).

Большая протяженность канала (до 2 км) может быть обеспечена за счет использования оптоволоконных линий. Мы используем многомодовый оптоволоконный кабель. Для передачи сигнала на обоих концах линии используются трансиверы AUI->FL ET108A фирмы PLANET ($190), либо TP->FL 3C1206-5 фирмы 3Com ($250).
