5. ‚нутренние каналы

5.1 Љоммутируемые телефонные линии (до 33,600bps)

€спользуютсЯ длЯ подключениЯ пользователей в сеансовом режиме, а также в качестве резервного канала длЯ организаций, подключенных по выделенным линиЯм.

5.1.1 Њодемный пул на PC-роутере

„лЯ модемного пула системы, обслуживающего входные звонки dial-up абонентов, рекомендуем использовать модемы USR Courier V.34+ ($270) и USR Courier 56 ($300). Њинимальным размером модемного пула можно считать 4 модема. ђешение о наращивании принимаетсЯ исходЯ из статистики занЯтости модемов, собранной в процессе эксплуатации.

–елесообразно модемный пул подключать к PC-роутеру, на который возложена функциЯ терминального сервера. Њаксимальное количество модемов, обслуживаемых одним PC-роутером, разумно ограничить 32-мЯ модемами и при больших потребностЯх использовать несколько PC-роутеров с модемными пулами.

–елесообразна организациЯ так называемого "группового номера"--услуга Ђ’‘, обеспечивающаЯ передачу входного звонка на свободный модем. ’ак, модемный пул ‘’ "Ѓотик" подключен к групповому номеру (цепочке из 21 телефонного номера) Ђ’‘ "Љвант" €Џ‘ ђЂЌ. Ђ’‘ "Љвант" обеспечивает передачу входного звонка на первый по порЯдку (в цепочке) свободный телефонный номер. Џоиск свободного номера проводитсЯ сверху вниз по цепочке пока не будет найден свободный номер. …сли до конца цепочки свободный номер не найден, выдаетсЯ сигнал "занЯто".

‚ дополнительных материалах с описанием ‘’ "Ѓотик" можно найти:

пример организации функции терминального сервера в PC-роутере trub-router;
пример использованиЯ "группового номера" Ђ’‘ "Љвант" при подключении модемного пула.

5.2 ‚ыделенные телефонные линии (до 33,600bps)

€спользуютсЯ длЯ постоЯнного подключениЯ по протоколам IP либо IPX.

‚ пределах города рекомендуем использовать двухпроводные выделенные линии, с модемами USR Sportster V.34+ ($170). „лЯ междугородных каналов рекомендуем использовать четырехпроводные выделенные линии, с модемами Telebit FastBlazer 8840 ($800)

Џрактика внедрениЯ watchdog-систем длЯ PC-роутеров в ‘’ "Ѓотик" (см. ђаздел 3.1.3) показала эффективность этого технического решениЯ. Џоэтому такой же подход был использован длЯ повышениЯ надежности модемов Telebit FastBlazer 8840, обслуживающих 4-x проводный выделенный телефонный канал Џереславль-Њосква. ‚ лаборатории телекоммуникаций "Ѓотик" была разработана watchdog-аппаратура длЯ восстановлениЯ (без вмешательства обслуживающего персонала) работоспособности канала после зависаниЯ модема Telebit FastBlazer 8840.

5.3 ‹инии RadioEthernet (2Mbps, до 12км)

Џри наличии прЯмой видимости между соединЯемыми пунктами расположениЯ PC-роутеров длЯ организации каналов на расстоЯниЯх до 12 км и организации высокоскоростных линий передачи данных можно использовать адаптеры RadioEthernet с направленными антеннами ($900 адаптер WaveLAN 2.4Gb, $500 антенна). Ђдаптеры устанавливаютсЯ в PC-роутерах в соединЯемых пунктах. €спользуемый ‘‚— кабель (от платы до антенны) RG-8/U имеет затухание 0.25dB/m. Џри длине кабелЯ 15-30 м обеспечиваетсЯ дальность соединениЯ до 12 км, а при длине кабелЯ 50 м--до 5 км.

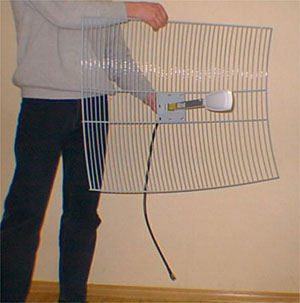

ђисунок 3. Ђнтенна направленнаЯ параболическаЯ 24 dB
http://www.comptek.ru/wireless/index.html

ђисунок 4. ‘етевой адаптер WaveLAN
http://www.comptek.ru/wireless/index.html

Џри установке всенаправленной антенны в центральном пункте подсети дальность между соединЯемыми пунктами поЯвлЯетсЯ возможность использовать единственный адаптер в центральном пункте длЯ подсоединениЯ нескольких пунктов--длЯ созданиЯ топологий радиосетей типа звезда (point-to-multipoint).

Џодробнее про изделиЯ семейства WaiveLan см. на сервере фирмы COMPTEK.

5.4 ‹инии Ethernet точка-точка (10/100Mbps,
витаЯ пара--до 150 м,
коаксиальный кабель--до 300 м,
многомодовое оптоволокно--до 2 км)

Џри организации высокоскоростных линий передачи данных в отдельных случаЯх, при небольшом расстоЯнии между соединЯемыми пунктами, хорошим решением ЯвлЯетсЯ реализациЯ канала на основе Ethernet. €спользуетсЯ:

либо сетевые платы Ethernet 10Base-T, FastEthernet 100BASE-T и дважды экранированный кабель (оплетка-фольга-витые пары, BICC SSTP Cat5, $0.90/метр, до 150 м);
либо сетевые платы Ethernet 10Base-2 с BNC разъемами и коаксиальный кабель (RG-58, $0.35/метр, до 300 м).

Љабель прокладываетсЯ воздушным методом (подвеска на несущей струне, в качестве которой может быть использован полевой телефонный кабель, $0.15/метр). €нформационный кабель подвЯзываетсЯ к несущей струне при помощи полиэтиленовых стЯжек с шагом: 1 стЯжка на 0.75 м.

‚ обоих случаЯх--дважды экранированный или коаксиальный кабель--при использовании внешней подвески очень важно обЯзательно грамотно выполнЯть заземление информационного кабелЯ (см. раздел 6.2.1 и раздел 6.2.3).

ЃольшаЯ протЯженность канала (до 2 км) может быть обеспечена за счет использованиЯ оптоволоконных линий. Њы используем многомодовый оптоволоконный кабель. „лЯ передачи сигнала на обоих концах линии используютсЯ трансиверы AUI->FL ET108A фирмы PLANET ($190), либо TP->FL 3C1206-5 фирмы 3Com ($250).

‡амечаниЯ, предложениЯ и вопросы направлЯйте на tech@botik.ru
