5. Vnutrennie kanaly

5.1 Kommutiruemye telefonnye linii (do 33,600bps)

Ispol'zuyutsya dlya podklyucheniya pol'zovatelei v seansovom rezhime, a takzhe v kachestve rezervnogo kanala dlya organizacii, podklyuchennyh po vydelennym liniyam.

5.1.1 Modemnyi pul na PC-routere

Dlya modemnogo pula sistemy, obsluzhivayushego vhodnye zvonki dial-up abonentov, rekomenduem ispol'zovat' modemy USR Courier V.34+ ($270) i USR Courier 56 ($300). Minimal'nym razmerom modemnogo pula mozhno schitat' 4 modema. Reshenie o narashivanii prinimaetsya ishodya iz statistiki zanyatosti modemov, sobrannoi v processe ekspluatacii.

Celesoobrazno modemnyi pul podklyuchat' k PC-routeru, na kotoryi vozlozhena funkciya terminal'nogo servera. Maksimal'noe kolichestvo modemov, obsluzhivaemyh odnim PC-routerom, razumno ogranichit' 32-mya modemami i pri bol'shih potrebnostyah ispol'zovat' neskol'ko PC-routerov s modemnymi pulami.

Celesoobrazna organizaciya tak nazyvaemogo "gruppovogo nomera"--usluga ATS, obespechivayushaya peredachu vhodnogo zvonka na svobodnyi modem. Tak, modemnyi pul ST "Botik" podklyuchen k gruppovomu nomeru (cepochke iz 21 telefonnogo nomera) ATS "Kvant" IPS RAN. ATS "Kvant" obespechivaet peredachu vhodnogo zvonka na pervyi po poryadku (v cepochke) svobodnyi telefonnyi nomer. Poisk svobodnogo nomera provoditsya sverhu vniz po cepochke poka ne budet naiden svobodnyi nomer. Esli do konca cepochki svobodnyi nomer ne naiden, vydaetsya signal "zanyato".

V dopolnitel'nyh materialah s opisaniem ST "Botik" mozhno naiti:

• primer organizacii funkcii terminal'nogo servera v PC-routere trub-router;
• primer ispol'zovaniya "gruppovogo nomera" ATS "Kvant" pri podklyuchenii modemnogo pula.

5.2 Vydelennye telefonnye linii (do 33,600bps)

Ispol'zuyutsya dlya postoyannogo podklyucheniya po protokolam IP libo IPX.

V predelah goroda rekomenduem ispol'zovat' dvuhprovodnye vydelennye linii, s modemami USR Sportster V.34+ ($170). Dlya mezhdugorodnyh kanalov rekomenduem ispol'zovat' chetyrehprovodnye vydelennye linii, s modemami Telebit FastBlazer 8840 ($800)

Praktika vnedreniya watchdog-sistem dlya PC-routerov v ST "Botik" (sm. Razdel 3.1.3) pokazala effektivnost' etogo tehnicheskogo resheniya. Poetomu takoi zhe podhod byl ispol'zovan dlya povysheniya nadezhnosti modemov Telebit FastBlazer 8840, obsluzhivayushih 4-x provodnyi vydelennyi telefonnyi kanal Pereslavl'-Moskva. V laboratorii telekommunikacii "Botik" byla razrabotana watchdog-apparatura dlya vosstanovleniya (bez vmeshatel'stva obsluzhivayushego personala) rabotosposobnosti kanala posle zavisaniya modema Telebit FastBlazer 8840.

5.3 Linii RadioEthernet (2Mbps, do 12km)

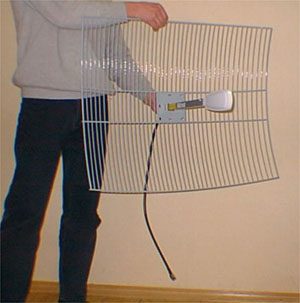

Pri nalichii pryamoi vidimosti mezhdu soedinyaemymi punktami raspolozheniya PC-routerov dlya organizacii kanalov na rasstoyaniyah do 12 km i organizacii vysokoskorostnyh linii peredachi dannyh mozhno ispol'zovat' adaptery RadioEthernet s napravlennymi antennami ($900 adapter WaveLAN 2.4Gb, $500 antenna). Adaptery ustanavlivayutsya v PC-routerah v soedinyaemyh punktah. Ispol'zuemyi SVCh kabel' (ot platy do antenny) RG-8/U imeet zatuhanie 0.25dB/m. Pri dline kabelya 15-30 m obespechivaetsya dal'nost' soedineniya do 12 km, a pri dline kabelya 50 m--do 5 km.

Pri ustanovke vsenapravlennoi antenny v central'nom punkte podseti dal'nost' mezhdu soedinyaemymi punktami poyavlyaetsya vozmozhnost' ispol'zovat' edinstvennyi adapter v central'nom punkte dlya podsoedineniya neskol'kih punktov--dlya sozdaniya topologii radiosetei tipa zvezda (point-to-multipoint).

Podrobnee pro izdeliya semeistva WaiveLan sm. na servere firmy COMPTEK.

5.4 Linii Ethernet tochka-tochka (10/100Mbps,
vitaya para--do 150 m,
koaksial'nyi kabel'--do 300 m,
mnogomodovoe optovolokno--do 2 km)

Pri organizacii vysokoskorostnyh linii peredachi dannyh v otdel'nyh sluchayah, pri nebol'shom rasstoyanii mezhdu soedinyaemymi punktami, horoshim resheniem yavlyaetsya realizaciya kanala na osnove Ethernet. Ispol'zuetsya:

• libo setevye platy Ethernet 10Base-T, FastEthernet 100BASE-T i dvazhdy ekranirovannyi kabel' (opletka-fol'ga-vitye pary, BICC SSTP Cat5, $0.90/metr, do 150 m);
• libo setevye platy Ethernet 10Base-2 s BNC raz'emami i koaksial'nyi kabel' (RG-58, $0.35/metr, do 300 m).

Kabel' prokladyvaetsya vozdushnym metodom (podveska na nesushei strune, v kachestve kotoroi mozhet byt' ispol'zovan polevoi telefonnyi kabel', $0.15/metr). Informacionnyi kabel' podvyazyvaetsya k nesushei strune pri pomoshi polietilenovyh styazhek s shagom: 1 styazhka na 0.75 m.

V oboih sluchayah--dvazhdy ekranirovannyi ili koaksial'nyi kabel'--pri ispol'zovanii vneshnei podveski ochen' vazhno obyazatel'no gramotno vypolnyat' zazemlenie informacionnogo kabelya (sm. razdel 6.2.1 i razdel 6.2.3).

Bol'shaya protyazhennost' kanala (do 2 km) mozhet byt' obespechena za schet ispol'zovaniya optovolokonnyh linii. My ispol'zuem mnogomodovyi optovolokonnyi kabel'. Dlya peredachi signala na oboih koncah linii ispol'zuyutsya transivery AUI->FL ET108A firmy PLANET ($190), libo TP->FL 3C1206-5 firmy 3Com ($250).
