6. Resheniya po organizacii lokal'nyh setei

6.1 Vybor raznovidnosti Ethernet

Nedorogim, no effektivnym sposobom organizacii lokal'nyh setei yavlyaetsya primenenie tehnologii Ethernet 10Base-T (10 Mbps po vitoi pare). Segodnya dlya organizacii takih setei my rekomenduem ispol'zovat' nedorogie haby firmy Repotec: 18-portovyi RP-1659P ($135), 9-portovyi RP-1657P ($75), 5-portovyi RP-1656P ($52). My nastoyatel'no rekomenduem pri postroenii seti ispol'zovat' kabel' vitoi pary kategorii 5 (UTP-5, $0.40/metr). Eto pozvolit bez peredelki kabel'nyh linii pereiti v budushem na tehnologii 100Base-T 100 Mbps ili na ATM 25/155Mbps. Segodnya srednyaya udel'naya stoimost' podklyucheniya odnogo rabochego mesta v seti 10Base-T mozhet byt' ocenena v $70, chto vklyuchaet stoimost' setevogo adaptera Ethernet 10Mbps NE2000 Combo ($20), abonentskoi kabel'noi linii i linii soedinenii habov mezhdu soboi (v srednem 70 metrov, $28), udel'noi stoimosti porta v habe Repotec ($12 pri 80-70% zapolnenii portov), materialy dlya izgotovleniya patchkorda, krepezh, raz'emy i rozetku ($10).

V nekotoryh sluchayah mozhet ispol'zovat'sya takzhe tehnologiya 10Base-2 (po koaksial'nomu kabelyu RG-58, $0.35/metr). Etot variant otlichaetsya maksimal'noi desheviznoi za schet otsutstviya habov i (vozmozhno) men'shego rashoda kabelya, odnako harakterizuetsya bolee nizkoi nadezhnost'yu. Ne rekomenduetsya ispol'zovanie etoi tehnologii pri kolichestve podklyuchennyh ustroistv, prevyshayushem 5-10 v segmente iz-za nizkoi nadezhnosti linii svyazi i zatrudnennosti poiska razryvov. Segodnya srednyaya udel'naya stoimost' podklyucheniya odnogo rabochego mesta v seti 10Base-2 mozhet byt' ocenena v $30, chto vklyuchaet stoimost' setevogo adaptera Ethernet 10Mbps NE2000 Combo ($20), kabel'noi linii (v srednem 20 metrov na abonenta, $7), raz'emov i terminatorov ($3).

Pri bol'shom kolichestve podklyuchennyh ustroistv i/ili bol'shoi protyazhennosti seti mogut ispol'zovat'sya sochetaniya ukazannyh podhodov, a takzhe primenyat'sya optovolokonnye svyazi mezhdu habami i PC-routery v rezhime Ethernet-bridzhinga.

6.2 Razdelka kabelei v lokal'nyh setyah

6.2.1 Razdelka koaksial'nyh kabelei

Na koncah kabelya montiruyutsya terminatory (soglasuyushie soprotivleniya 50 Om). Chtoby obezopasit' oborudovanie i lyudei, neobhodimo opletku koaksial'nogo kabelya zazemlit' v odnoi tochke. Proshe vsego eto sdelat' s pomosh'yu terminatora, snabzhennogo provodnikom zazemleniya, putem podklyucheniya etogo provodnika k zemle v rozetke ili k korpusu komp'yutera. Pri etom neobhodimo ubedit'sya, chto v rozetke deistvitel'no est' zemlya ili, chto korpus komp'yutera zazemlen.

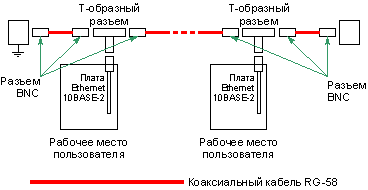

Risunok 5. Podklyuchenie rabochego mesta pol'zovatelya v lokal'noi seti 10Base-2 s koaksial'nym kabelem

VNIMANIE:

Zazemlenie kabelya v dvuh tochkah vyzovet nezhelatel'nye toki v opletke i povyshenie urovnya pomeh.
Opletka kabelya obyazatel'no dolzhna byt' zazemlena na odnom konce!

Komp'yuter podklyuchaetsya k koaksial'nomu kabelyu s pomosh'yu T-obraznogo i BNC raz'emov. Rekomenduetsya dlya razdelki raz'emov koaksial'nogo kabelya ispol'zovat' special'nye instrumenty--ustroistvo dlya obrezki kabelya (cable stripper, predpochtitel'nee s tremya lezviyami, sm. Risunok 9) i ustroistvo dlya obzhima raz'ema (crimming tool, sm. Risunok 10).

BNC raz'emy dlya razdelki pod obzhim postavlyayutsya v sleduyushem komplekte (sm. Risunok 6):

central'nyi kontakt
korpus raz'ema
fiksiruyushaya trubochka

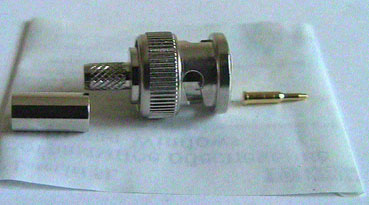

Risunok 6. Konstruktivnye elementy raz'ema BNC dlya koaksial'nogo kabelya

Risunok 7. T-obraznyi raz'em

Risunok 8 Koaksial'nyi kabel', podgotovlennyi dlya soedineniya s raz'emom

Razdelka raz'ema nachinaetsya s obrezaniya kabelya. Ustroistvo obrezaniya dolzhno byt' nastroeno tak, chtoby:

lezvie, rezhushee vnutrennyuyu izolyaciyu kabelya, prorezalo izolyaciyu pochti do central'nogo provodnika, no ne bolee;
srednee lezvie, obrezayushee opletku kabelya, slegka podrezalo vnutrennyuyu izolyaciyu, no ni v koem sluchae ne ostavlyalo neprorezannyh provolochek v opletke;
lezvie, prorezayushee naruzhnuyu izolyaciyu, rezalo ne na polnuyu glubinu izolyacii--po nadrezannomu kol'cu luchshe potom otorvat' kusochek izolyacii vruchnuyu.

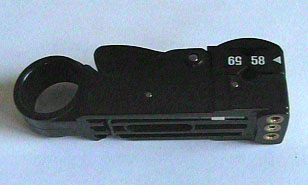

Risunok 9. Ustroistvo dlya obrezki koaksial'nogo kabelya

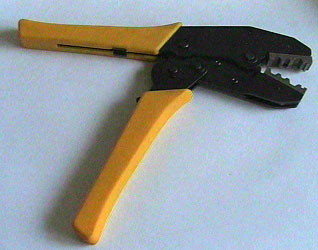

Risunok 10. Ustroistvo dlya obzhima raz'emov na koaksial'nom kabele

Zatem provodyat opressovku raz'ema na kabele s pomosh'yu ustroistva obzhima. Posledovatel'nost' operacii privoditsya nizhe.

Vnachale na central'nyi provodnik obrezannogo kabelya (sm. Risunok 8) nadevayut central'nyi kontakt raz'ema, tak chtoby on upiralsya o vnutrennyuyu izolyaciyu kabelya. Esli eto nevozmozhno, sleduet slegka ukorotit' central'nyi provodnik kabelya. Zatem vstavlyayut central'nyi kontakt nadetyi na kabel' v obzhimnoe ustroistvo tak, chtoby on upiralsya vystupayushim na ego konce burtikom vo vnutrennii krai gnezda obzhimnogo ustroistva, prednaznachennogo dlya obzhima central'nyh kontaktov, i obzhimaetsya.
Zatem nadevayut na kabel' fiksiruyushuyu trubochku.
Dalee, naprimer otvertkoi, slegka razdvigayut provodniki opletki i nadevayut korpus raz'ema.
Prodvigayut trubochku k korpusu raz'ema, stremyas' k tomu, chtoby ona prizhala provodniki opletki k korpusu raz'ema. V etot otvetstvennyi moment nuzhno dobit'sya togo, chtoby central'nyi kontakt raz'ema nahodilsya na odnom urovne s kraem korpusa raz'ema. Dlya etogo mozhno postavit' krai korpusa raz'ema na tverduyu poverhnost' i nadavit' kabel' vniz do dostizheniya zhelaemogo rezul'tata.
Zatem akkuratno vstavlyayut fiksiruyushuyu trubochku v ustroistvo obzhima i snachala slegka pridavlivayut ee k korpusu raz'ema, sledya za tem chtoby mezhdu nei i korpusom ne obrazovalsya zazor, a zatem provodyat obzhim s takim usiliem, chtoby srabotal kontrol'nyi flazhok ustroistva obzhima. Esli dlina fiksiruyushei trubochki prevyshaet shirinu gubok obzhimatelya, to nuzhno povtorit' obzhim so smesheniem vdol' trubochki. Inogda byvaet polezno povtorit' obzhim s povorotom na 60 ili 120 gradusov, esli grani na trubochke posle pervogo obzhima poluchilis' neodinakovymi.

6.2.2 Razdelka vitoi pary

Vitye pary byvayut ekranirovannymi i neekranirovannymi, odnozhil'nymi i mnogozhil'nymi.

Odnozhil'nye--bolee zhestkie--primenyayutsya dlya prokladki magistral'nyh linii lokal'noi seti (naprimer mezhdu razlichnymi pomesheniyami v odnom zdanii).

Mnogozhil'nye--gibkie--ispol'zuyutsya dlya podklyucheniya pol'zovatel'skih komp'yuterov k magistral'nym liniyam, iz nih izgotavlivayut patchkordy.

Kak bylo skazano vyshe, rekomenduetsya ispol'zovat' polnocennye kabeli vitoi pary pyatoi kategorii. V etom sluchae v kabele (v naruzhnoi izolyacii) nahoditsya 4 vitye pary, t.e. 8 provodnikov. Ispol'zovanie takih kabelei uchityvaet perspektivu perehoda na vysokie skorosti peredachi dannyh (Fast Ethernet 100Mbps 100Base-TX, ATM 25/155 Mbps).

Ekranirovannye kabeli vitoi pary NEOBHODIMO ispol'zovat' dlya linii vneshnei prokladki (podveski). V nekotoryh sluchayah mozhno rekomendovat' ispol'zovanie ekranirovannyh kabelei dlya organizacii linii i dlya vnutrennei prokladki:

esli predstavlyayutsya vozmozhnymi bol'shie vliyaniya ustanovlennogo v pomeshenii oborudovaniya na signal'nye linii kabelya i/ili
esli potrebitel' ochen' obespokoen vozmozhnymi vliyaniyami elektomagnitnogo izlucheniya signal'nyh linii kabelya na oborudovanie ili organizmy, razmeshennye v pomeshenii (eti soobrazheniya mozhno ser'ezno vosprinimat' tol'ko pri ispol'zovanii vysokoskorostnyh protokolov Fast Ethernet 100Mbps 100Base-TX i ATM 155 Mbps).

Vo vseh ostal'nyh sluchayah rekomenduem ispol'zovat' neekranirovannye kabeli vitoi pary (UTP).

Ekranirovannye kabeli vypuskayutsya s razlichnym ispolneniem ekrana: opletka (STP), ekranirovanie fol'goi (FTP), razlichnye varianty usilennyh (dvoinyh) ekranov (SSTP, SFTP). Sleduet uchityvat', chto razlichnye firmy ispol'zuyut razlichnye varianty oboznachenii dlya opisaniya sposobov ekranirovaniya kabelya. Dlya bol'shinstva primenenii vpolne dostatochno ispol'zovat' kabeli s odinochnym ekranom (STP ili FTP). I tol'ko dlya deistvitel'no tyazhelyh uslovii sleduet primenyat' usilennye (dvoinye) ekrany.

Tak v ST "Botik" dlya vseh vitoparnyh linii vneshnei prokladki (podveski) ispol'zuetsya dvazhdy ekranirovannyi kabel' (opletka-fol'ga-vitye pary) BICC SSTP Cat5, $0.90/metr.

Dlya vseh linii kabelya ekranirovannoi vitoi pary v ODNO' tochke ekrana sleduet obespechit' nadezhnoe zazemlenie ekrana (sm. razdely 6.2.1 i 6.2.3).

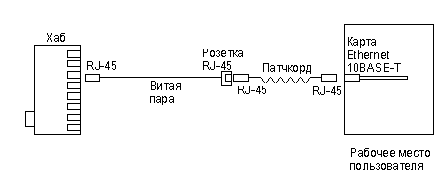

Risunok 11. Podklyuchenie rabochego mesta pol'zovatelya v lokal'noi seti 10Base-T vitoi paroi

Dlya podklyucheniya vityh par ispol'zuyutsya raz'emy standarta RJ-45, kotorye v zavisimosti ot vida kabelya vitoi pary byvayut:

ekranirovannymi ili neekranirovannymi;
dlya odnozhil'nyh ili mnogozhil'nyh vityh par;
konstruktivno vypolnennymi so vstavkami ili bez vstavok. Vstavki vypolnyayut rol' napravlyayushih dlya provodnikov vitoi pary, uproshayushih zapravku provodnikov v korpus raz'ema (sm. Risunok 13).

Risunok 12. Kabel' iz 4-h neekranirovannyh vityh par

Risunok 13. Raz'em RJ-45 dlya vitoi pary so vstavkoi

Kak razlichit' raz'emy dlya odnozhil'nyh i mnogozhil'nyh vityh par? Korpusa raz'emov vypolneny iz prozrachnogo plastika, poetomu vnutrennie chasti kontaktov raz'ema horosho razlichimy. Nuzhno obratit' vnimanie na konstruktivnoe vypolnenie teh chastei kontaktov, kotorye prednaznacheny dlya soedineniya s provodnikami vitoi pary.

Kontakty raz'emov dlya mnogozhil'nyh provodnikov imeyut vid dvuhzuboi vilochki, vnutrennie poverhnosti zubcov kotoroi imeyut zatochku po tipu nozha i pri opressovke prorezayut izolyaciyu provodnika, razdvigaya ego zhily, takim obrazom sozdaetsya kontakt.
V raz'emah dlya odnozhil'nyh provodnikov zubcy vilochki slegka razdvinuty v storony i pri opressovke ohvatyvayut zhilu s dvuh storon, prorezaya izlyaciyu, i, sozdavaya kontakt.

Dlya razdelki vityh par ispol'zuyut special'noe ustroistvo (sm. Risunok 14), kotoroe imeet tri rabochie oblasti i sootvetstvenno vypolnyaet tri funkcii.

Blizhe vsego k rukoyatkam ustroistva raspolagaetsya oblast', v kotoroi ustanovlen nozh dlya obrezaniya provodnikov vitoi pary.
V centre nahoditsya gnezdo dlya obzhima raz'ema.
V verhnei chasti ustroistva--oblast' dlya zachistki naruzhnoi izolyacii vitoi pary (vnutrennyaya izolyaciya provodnikov ne zachishaetsya, a kak uzhe bylo skazano prorezaetsya kontaktami raz'ema).

Risunok 14 Ustroistvo dlya zachistki i obzhima vityh par

Risunok 15 Zachistka naruzhnoi izolyacii kruglogo kabelya vitoi pary

Posledovatel'nost' operacii pri razdelke raz'ema vitoi pary takova.

(1) Vnachale provodyat zachistku naruzhnoi izolyacii kabelya. Pri zachistke ploskogo kabelya ego upirayut v special'nyi vystup na ustroistve, raspolozhennyi v oblasti zachistki, chtoby poluchit' glubinu zachistki pod standartnyi raz'em, zazhimayut kabel' i ryvkom proizvodyat zachistku. Nemnogo bolee slozhnym vyglyadit process zachistki kruglyh kabelei vityh par. Naruzhnuyu izolyaciyu kruglogo kabelya luchshe tol'ko slegka nadrezat', ostorozhno povorachivaya ego v oblasti zachistki, a zatem snyat' kusochek izolyacii po kol'cevomu nadrezu vruchnuyu. (sm. Risunok 15).

Risunok 16 Udalenie naruzhnoi izolyacii po kol'cevomu nadrezu

Risunok 17 Kabel' vitoi pary, podgotovlennyi dlya zapravki v raz'em

(2) Posle zachistki razvodyat provoda vitoi pary v odnoi ploskosti v opredelennom poryadke, vyravnivayut dlinu vseh provodov i eshe raz rovno podrezayut. (sm. Risunok 17). Poryadok razvodki provodov dlya raz'emov RJ-45 opredelyaetsya standartom EIA/TIA568B (sm. Risunok 18). Ciframi na risunke oboznacheny nomera kontaktov raz'ema.

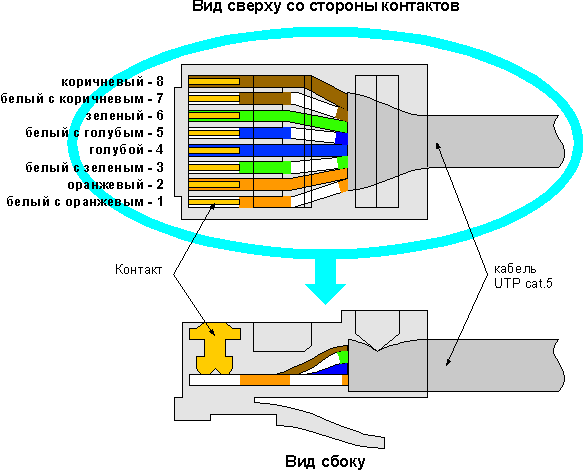

Risunok 18 Poryadok razvodki provodov vitoi pary dlya raz'emov RJ-45

(3) Zatem proizvodyat zapravku provodnikov v raz'em i opressovku. Rekomenduetsya po vozmozhnosti ispol'zovat' raz'emy bez vstavki, tak kak process zapravki provodnikov v korpus takogo raz'ema vypolnyaetsya proshe.

Risunok 19 Zapravka provodnikov vitoi pary v raz'em RG-45 bez vstavki

Risunok 20 Ustanovka raz'ema RJ-45 v gnezdo obzhimnogo ustroistva

(3-a) Esli konstruktivno raz'em vypolnen bez vstavki, to provodniki akkuratno zapravlyayutsya v ego korpus do upora v torec raz'ema. Zatem vstavlyayut raz'em v gnezdo obzhimnogo ustroistva (sm. Risunok 20) i nadavlivayut do teh por poka ustroistvo polnost'yu ne zakroetsya.

Risunok 21 Opressovka raz'ema

(3-b) Esli v konstrukciyu raz'ema vhodit vstavka, to snachala na provodniki vitoi pary nadevaetsya vstavka. Vstavka imeet formu kryshki spichechnogo korobka, na odnoi iz poverhnostei kotorogo imeyutsya prorezi po kolichestvu provodnikov v vitoi pare. Vstavku nadevayut na provodniki takim obrazom: chtoby prorezi byli obrasheny k korpusu raz'ema. Posle nasazhivaniya vstavki provodniki vitoi pary eshe raz podrezayut i vyravnivayut srez s kraem vstavki. Dlya zakrepleniya vstavki v etom polozhenii polezno u ee protivopolozhnogo konca obzhat' provodniki pal'cami, chtoby vstavka ne smeshalas'. Zatem vstavku s provodnikami vstavlyayut v korpus raz'ema do teh por poka ona ne upretsya v torec raz'ema i obzhimayut raz'em takzhe kak v sluchae raz'ema bez vstavki.

6.2.3 Zazemlenie vneshnei podveski vitoi pary

Dlya predotvrasheniya povrezhdenii podklyuchennogo k kabelyu oborudovaniya atmosfernym elektrichestvom vse kabeli naruzhnoi provodki mezhdu zdaniyami dolzhny byt' ekranirovannymi i s obyazatel'nym zazemleniem ekrana. Nesoblyudenie etogo trebovaniya rezko snizhaet nadezhnost' podklyuchennyh k kabelyam ustroistv. Nadezhnost' stanovitsya sil'no zavisimoi ot uslovii okruzhayushei sredy, izmenenii pogody i t.p. Zazemlenie ekrana dolzhno byt' proizvedeno ochen' kachestvenno s minimal'nym soprotivleniem.

Esli v odnom iz zdanii, mezhdu kotorymi osushestvlyaetsya prokladka kabelya imeetsya kontur zashitnogo zazemleniya, to neobhodimo podklyuchit'sya k nemu. V protivnom sluchae sleduet ispol'zovat' nulevoi provod silovoi elektroprovodki zdaniya. Dlya isklyucheniya nepriyatnyh posledstvii oshibok elektrikov, v rezul'tate kotoryh inogda na etot provod podaetsya faza, rekomenduetsya podklyuchit'sya k nulevomu provodu neposredstvenno v raspredelitel'nom elektroshite.

Sleduet obespechit' maksimal'nuyu nadezhnost' soedinenii: tshatel'no zachistit' kontakty, bolty, vinty i t. p., po vozmozhnosti ispol'zovat' paiku.

Pri vsevozmozhnyh perekommutaciyah kabelya zazemlenie ne dolzhno narushat'sya. Otklyuchat' zazemlenie kabelya mozhno tol'ko posle otklyucheniya ot kabelya vsei apparatury.
