8. Primer gorodskoi telekommunikacionnoi seti

Dlya togo, chtoby v dopolnenie k opisaniyu otdel'nyh tehnologii dat' celostnuyu kartinu sistemy, v dannom razdele privoditsya primer gorodskoi seti, postroennoi po predlagaemoi tipovoi sheme. Primer povtoryaet sushestvuyushuyu strukturu ST "Botik" (na 15.09.97). V razdele 8.3 privedeny real'nye harakteristiki ST "Botik". V razdele 8.4 priveden raschet stoimosti seti.

8.1 Trebovaniya k gruppe specialistov, sozdayushih i podderzhivayushih gorodskuyu set' telekommunikacii

V komandu specialistov, zadachei kotoryh yavlyaetsya sozdanie, podderzhanie rabotosposobnosti gorodskoi telekommunikacionnoi seti i obsluzhivanie pol'zovatelei, rekomenduetsya vklyuchit' tri podrazdeleniya.

Administrativnaya gruppa--sostoit iz glavnogo administratora, sekretarya i buhgaltera. Gruppa zanimaetsya zaklyucheniem dogovorov s abonentami, neobhodimymi zakupkami oborudovaniya, priemom platezhei za postavlyaemye setevye uslugi ot abonentov i t.p.
Gruppa programmistov/sistemnyh administratorov--specialisty, svobodno rabotayushie v sisteme UNIX, vladeyushie angliiskim yazykom i sposobnyh vosprinyat' polnyi ob'em dokumentacii po Linux.
Gruppa elektronshikov, umeyushih vypolnit' otvertochnuyu sborku komp'yutera, pravil'no podobrat' ego komponenty, vladeyushih navykami prokladki kabel'nyh linii. V etoi zhe gruppe polezen inzhener po metalloizdeliyam (izgotovlenie krepezhei i t.p.).

Kolichestvo lyudei v kazhdoi gruppe zavisit ot masshtaba realizuemoi gorodskoi seti i srokov ispolneniya proekta po sozdaniyu takoi seti. V ST "Botik" (telekommunikacionnaya sistema goroda s 40 000 zhitelyami) rabotu gruppy programmistov/sistemnyh administratorov vypolnyayut 2 vysokokvalificirovannyh sistemnyh programmista, a s rabotoi gruppy elektronshikov spravlyayutsya 4 inzhenera, odin iz kotoryh imeet vysokii uroven' kvalifikacii.

8.2 Struktura seti

Apparatnye komponenty seti raspolozheny (sm. Risunok 22) v neskol'kih zdaniyah goroda. Komponenty ob'edineny v lokal'nye seti:

Instituta programmnyh sistem RAN (IPS RAN),
Universiteta goroda Pereslavlya (UGP),
Mezhdunarodnogo detskogo komp'yuternogo centra (MDKC),
AO "Stroitel',
VC AO "Slavich",
AO "Zavod LIT" i
lokal'nuyu set' zhilogo m/r 2.

K gorodskoi seti takzhe podklyucheny cherez modemy dial-up pol'zovateli. V processe sozdaniya i podklyucheniya nahoditsya lokal'naya set' Foto-himicheskogo kolledzha.

Risunok 22. Primer struktury gorodskoi sistemy telekommunikacii

Clickable map -- dlya polucheniya dopolnitel'noi informacii vyberete mysh'yu interesuyushii ob'ekt

Vneshnie kanaly sistemy:

sinhronnyi, 64 Kbps-prihodit v zdanie IPS RAN.
asinhronnyi, 4-h provodnaya vydelennaya telefonnaya liniya, 28.8 Kbps-v zdanie UGP.

V zdanii IPS RAN raspolozheny:

Central'nyi server (pier).
PC-router (dish-router), obsluzhivayushii

vneshnii sputnikovyi kanal k Sankt-Peterburgskomu uzlu svyazi RUNNet 64Kbps;
chetyre segmenta lokal'noi seti zdaniya IPS RAN (Ethernet 10Base-T i Ethernet 10Base-2).

Etot PC-router obespechivaet ob'edinenie segmentov lokal'noi seti IPS RAN v rezhime Ethernet-bridzhinga (dva segmenta iz chetyreh) i IP-marshrutizacii.

PC-router (cup-router), obsluzhivayushii

dve linii Radio Ethernet 2 Mbps k MDKC i k lokal'noi seti zhilogo mikroraiona;
vydelennuyu telefonnuyu 2-h provodnuyu liniyu 28.8 Kbps k zdaniyu universiteta na ul. Sovetskoi (k trub-router).

Lokal'naya set' MDKC raspolozhena v treh zdaniyah.
V zdanii kotel'noi razmeshen PC-router (camp-router) obsluzhivayushii:

liniyu RadioEthernet 2 Mbps k PC-routeru, nahodyashemusya v zdanii IPS RAN (cup-router)
dva segmenta lokal'noi seti v uchebnyh korpusah (s 10 i 11 podklyucheniyami Ethernert 10Base-2), kotorye ob'edinyayutsya routerom v edinuyu logicheskuyu set' v rezhime Ethernet-bridzhinga.

Lokal'naya set' m/r 2 raspolozhena kompaktno v 7 zdaniyah, tipichnoe rasstoyanie mezhdu zdaniyami--100 m. Zdaniya soedinyayutsya liniyami Ethernet tochka-tochka (razdel 5.4). Zdes' raspolozheny:

PC-router (pole-router), ustanovlennyi v odnom iz zhilyh domov i obsluzhivayushii:

liniyu RadioEthernet 2 Mbps k central'nomu serveru pier;
liniyu Ethernet 10Base-T ko vtoromu PC-routeru mikroraiona (sad-router);
optovolokonnuyu liniyu 10Base-FL k PC-routeru AO "Stroitel'" (build-router);
optovolokonnuyu liniyu 10Base-FL k zdaniyu universiteta na ul. Sovetskoi (k trub-router).

PC-router (sad-router)-vtoroi router mikroraiona, ustanovlennyi v detskom sadu-gimnazii "Pochemuchka" obsluzhivaet

liniyu Ethernet 10Base-T k PC-routeru pole-router;
5 linii Ethernet 10Base-2/T, vedushie k segmentam setei zdanii mikroraiona.

Vse obsluzhivaemye segmenty lokal'nyh setei sad-router ob'edinyaet v rezhime Ethernet-bridging v edinuyu logicheskuyu set'. Informacionnye raz'emy v kvartirah (44 sht.) - vhodyat v razlichnye segmenty lokal'nyh setei (Ethernet 10Base-T) zdanii. V seti mikroraiona ispol'zovano 7 habov Repotec RP-1659P.

Lokal'naya set' Foto-himicheskogo kolledzha v nastoyashee vremya nahoditsya v processe sozdaniya i podklyucheniya.

Lokal'naya set' AO "Stroitel'", vklyuchayushaya v sebya 7 rabochih mest (Ethernet 10Base-2/T), obsluzhivaetsya PC-routerom build-router, imeyushim soedinenie (optovolokonnaya liniya 10Base-FL, 10 Mbps) s PC-routerom pole-router, raspolozhennom v zhilom mikroraione N2.

Segmenty lokal'noi seti UGP razmesheny v dvuh zdaniyah na ul.Sovetskoi, 2 i na ul. Svobody,15.

V zdanii universiteta na ulice Sovetskoi nahoditsya:

PC-router (trub-router), obsluzhivayushii:

lokal'nuyu set' zdaniya (Ethernet 10Base-2, Ethernet 10BASE-T) s 23 informacionnymi raz'emami na rabochih mestah;
vydelennuyu telefonnuyu 2-h provodnuyu liniyu 28.8 Kbps k lokal'noi seti AO "Slavich";
vydelennuyu fizicheskuyu 4-h provodnuyu liniyu bezmodemnoi svyazi (800 metrov, 115.2 Kbps,) k PC-routeru (rusx-router), obsluzhivayushemu segment lokal'noi seti, raspolozhennoi v zdanii universiteta na ulice Svobody;
modemnyi pul (PC-router s funkciyami terminal'nogo servera), k kotoromu po kommutiruemym telefonnym liniyam podklyucheno 78 Dial-up pol'zovatelei (TCP/IP i UUCP);
liniyu Ethernet 10Base-T k lokal'noi seti AO "Zavod LIT"-200 metrov vneshnei podveski SFTP Cat-5, 10 Mbps;
optovolokonnuyu liniyu 10 Mbps k PC-routeru lokal'noi seti zhilogo mikroraiona (pole-router).

V zdanii universiteta na ulice Svobody razmeshen:

PC-router (rusx-router), obsluzhivayushii:

lokal'nuyu set' zdaniya (Ethernet 10Base-2) s 6 informacionnymi raz'emami na rabochih mestah;
vydelennuyu fizicheskuyu 4-h provodnuyu liniyu bezmodemnoi svyazi (800 metrov, 115.2 Kbps,) k trub-router.

Lokal'naya set' AO "Slavich" razvernuta silami personala sobstvennogo VC AO "Slavich". Ona vklyuchaet servery predpriyatiya i pol'zovatel'skie rabochie mesta (bolee 50). Lokal'naya set' AO "Slavich" podklyuchena k ST "Botik" pri pomoshi vydelennoi telefonnoi 2-h provodnoi linii 28.8 Kbps k PC-routeru trub-router.

Lokal'naya set' AO "Zavod LIT" tozhe razvernuta sobstvennymi silami specialistov predpriyatiya i cherez liniyu vneshnei prokladki (podveski, 180 m.) Ethernet 10Base-T obsluzhivaetsya PC-routerom, kotoryi nahoditsya v zdanii universiteta (trub-router).

Risunok 23 Geograficheskaya shema ST "Botik"

Clickable map -- dlya polucheniya dopolnitel'noi informacii vyberete mysh'yu interesuyushii ob'ekt

8.3 Harakteristiki proizvoditel'nosti sistemy

Opisannaya vyshe gorodskaya telekommunikacionnaya set' podderzhivaet rabotu:

v rezhime postoyannogo podklyucheniya--bolee 250 pol'zovatel'skih serverov, PEVM na rabochih mestah, X-terminalov i terminalov:
v rezhime dial-up IP+UUCP podklyucheniya--61 pol'zovatel'skih PEVM;
v rezhime dial-up UUCP-only podklyucheniya--17 pol'zovatel'skih PEVM.

Modemnyi pul (14 modemov) dostatochen dlya obsluzhivaniya takogo kolichestva dial-up abonentov.

Propusknaya sposobnost' vneshnih linii ne ischerpana, o chem svidetel'stvuet statistika ih zagruzhennosti (sm. http://www.botik.ru/cgi-bin/acct.cgi). Reakciya i skorost' obmena (v srednem 2--4 KB/s) po vneshnim http/ftp-zaprosam-vysokie.

Na central'nom servere sistemy razvernuto 17 ftp/www-serverov razlichnyh organizacii (sm. aktual'nyi spisok ftp/www-serverov), realizovannyh

kak za schet organizacii sobstvennyh serverov--5 serverov v organizaciyah, imeyushih v shtate sistemnyh programmistov, sposobnyh obespechivat' stabil'nuyu raboty sobstvennogo servera;
tak i za schet ispol'zovaniya arenduemyh www/ftp-katalogov na central'nom servere sistemy--11 serverov, web-mastery kotoryh obnovlyayut svoi web-katalogi v rezhime, isklyuchayushem nanesenie usherba rabotosposobnosti central'nogo servera (ftp-only account, podrobnee sm. fragment razdela 2.2).

Svedeniya o trafike (ST "Botik", iyun'-iyul' 1997 g.) privedeny v Tablice 5:

Tablica 5. Statistika trafika v gorodskoi telekommunikacionnoi sisteme
(ST "Botik", iyun'-iyul' 1997 g.)

	Mbait/mesyac	Mbait/sutki	%%
Vsego pisem:	254.690	8.350	(100.00%)
iz nih vneshnih	47.205	1.548	18.50%
iz nih vnutrennih	207.485	6.803	81.47%
Polnyi IP-trafik	33,817.752	1,108.779	(100.00%)
vneshnii	5,400.695	177.072	15.97%
vnutrennii	28,417.057	931.707	84.03%

V sisteme ispol'zovano tol'ko licenzionno chistoe PO. Vse PO, ego funkcionirovanie, apparatnye komponenty i metody ih montazha sootvetstvuyut trebovaniyam reglamentiruyushih dokumentov: IEEE 802.3, IEEE 802.1d, RFC882, RFC1771, RFC1583, RFC850, RFC1036, RFC1661, RFC822, RFC821, RFC959, RFC1945, RFC2068, RFC1123, EIA/TIA 568, ISO/IEC DIS 11801 i dr.

8.4 Stoimost' sistemy

Nizhe privedeny raschet stoimosti oborudovaniya (Tablica 7) i struktura stoimosti oborudovaniya.

Stoimost' oborudovaniya sistemy: $28,461.
Na kazhdoe postoyannoe podklyuchenie k sisteme prihoditsya v srednem: $115.

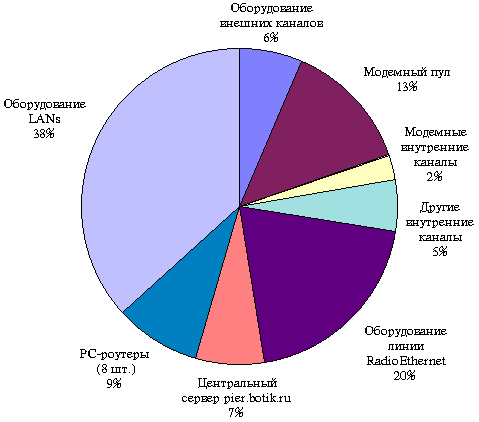

Risunok 24 Struktura stoimosti oborudovaniya

Tablica 6. Struktura stoimosti oborudovaniya

Kategoriya	Dolya	Cena
Oborudovanie interfeisov vneshnih kanalov	6.40%	$1,800
Modemnyi pul	13.43%	$3,780
Modemnye vnutrennie kanaly	2.42%	$680
Drugie vnutrennie kanaly	5.33%	$1,500
Oborudovanie linii RadioEthernet	19.90%	$5,600
Central'nyi server pier.botik.ru	6.87%	$1,933
PC-routery (8 sht.)	9.10%	$2,560
Oborudovanie LAN	36.56%	$10,608
ITOGO	100.00%	$28,461

Tablica 7. Stoimost' oborudovaniya

Naimenovanie	kol-vo	cena	summa	ITOGI
IPS RAN
Central'nyi server pier.botik.ru	1	$2,254	$2,254	$2,254
Oborudovanie PC-routera (dish-router)				$1,400
--bazovyi komplekt PC-routera	1	$320	$320
--setevaya karta Ethernet 10Mbps NE2000 PCI	4	$20	$80
--interfeisnaya plata SDL Riscom N2, 2xV.35, do 4Mbps, ISA dlya sputnikovogo kanala	1	$1,000	$1,000
Oborudovanie PC-routera (cup-router)				$3,310
--bazovyi komplekt PC-routera	1	$320	$320
--setevaya karta Ethernet 10Mbps NE2000 PCI	1	$20	$20
--setevaya karta RadioEthernet WaveLAN 2.4GHz, 2Mbps, ISA	2	$900	$1,800
--napravlennaya antenna s kabelem 20 m. dlya RadioEthernet WaveLAN 2.4GHz	2	$500	$1,000
--modem dlya vydelennoi telefonnoi linii 28,8 Kbps USR SportsterV.34+	1	$170	$170
Oborudovanie LAN				$3,873
--kabel' RG-58 (metry)	600	$0.35	$210
--kabel' UTP-5 s furnituroi krepleniya (metry)	2,940	$0.45	$1,323
--setevye adaptery dlya rabochih mest Ethernet 10Mbps NE2000	90	$20	$1,800
--hab firmy Repotec 16-portovyi RP-1659P	4	$135	$540
Zdanie UGP (ul. Sovetskaya, 2) i AO "Zavod LIT"
Oborudovanie PC-routera (trub-router $870) i obsluzhivaemyh im modemov ($4,920=$800+$340+$3,780)				$5,790
--bazovyi komplekt PC-routera	1	$320	$320
--modem Telebit FastBlazer 8840 dlya mezhdugorodnoi vydelennoi linii na Moskvu 28,8 Kbps	1	$800	$800
--setevoi adapter NE2000 k transiveru	1	$20	$20
transiver PLANET AUI 10Base-FL	1	$190	$190
--setevye adaptery NE2000 k LS zdaniya UGP i LS AO "Zavod LIT"	2	$20	$40
--modemy dlya vydelennyh gorodskih telefonnyh linii 28,8 Kbps USR Sportster V.34+	2	$170	$340
--interfeisnaya plata SCS-16, 16*RS-232C dlya podklyucheniya modemnogo pula	1	$250	$250
--plata RS-232 s opticheskoi razvyazkoi dlya vydelennogo bezmodemnogo kanala	1	$50	$50
--modemy USR Courier V+34 dlya modemnogo pula	14	$270	$3,780
Oborudovanie LAN				$450
--kabel' RG-58 (metry)	200	$0.35	$70
--setevye adaptery dlya rabochih mest Ethernet 10Mbps NE2000/2100	19	$20	$380
Zdanie UGP (ul. Svobody, 15)
Oborudovanie PC-routera (rusx-router)				$340
--bazovyi komplekt PC-routera	1	$320	$320
--setevaya karta Ethernet 10Mbps NE2000 PCI	1	$20	$20
Oborudovanie LAN				$162
--kabel' RG-58 (metry)	120	$0.35	$42
--setevye adaptery dlya rabochih mest Ethernet 10Mbps NE2000/2100	6	$20	$120
Zdaniya zhilogo mikroraiona No 2
Oborudovanie PC-routera (pole-router)				$2,160
--bazovyi komplekt PC-routera	1	$320	$320
--setevaya karta Ethernet 10Mbps NE2000 PCI	1	$20	$20
--setevaya karta RadioEthernet WaveLAN 2.4GHz, 2Mbps, ISA k hostu pier	1	$900	$900
--setevoi adapter NE2000 k transiveru	2	$20	$40
--transiver PLANET AUI 10Base-FL	2	$190	$380
--napravlennaya antenna s kabelem 20 m. dlya RadioEthernet WaveLAN 2.4GHz	1	$500	$500
Oborudovanie PC-routera (sad-router)				$440
--bazovyi komplekt PC-routera	1	$320	$320
--setevye karty Ethernet 10Mbps NE2000	6	$20	$120
Oborudovanie LAN				$4,188
--kabel' RG-58 (metry)	60	$0.35	$21
--kabel' BICC SSTP-5 vneshnei prokladki (metry)	1,000	$0.90	$900
--polevoi telefonnyi provod (metry)	1,000	$0.15	$150
--kabel' UTP-5 vnutrennei prokladki (metry)	2,870	$0.45	$1,292
--setevye adaptery dlya rabochih mest Ethernet 10Mbps NE2000	44	$20	$880
--hab firmy Repotec 16-portovyi RP-1659P	7	$135	$945
Zdaniya AO "Slavich" (set' i server sdelan silami sobstvennyh specialistov)
--modem dlya vydelennyh linii USR Sportster V.34+	1	$170	$170	$170
Zdanie AO "Stroitel'"
Oborudovanie PC-routera (build-router)				$550
--bazovyi komplekt PC-routera	1	$320	$320
--setevaya karta Ethernet 10Mbps NE2000 PCI	1	$20	$20
--setevoi adapter NE2000 k transiveru	1	$20	$20
--transiver PLANET AUI 10Base-FL	1	$190	$190
Oborudovanie LAN				$175
--setevye adaptery dlya rabochih mest Ethernet 10Mbps NE2000	7	$20	$140
--kabel' RG-58 (metry)	100	$0.35	$35
Zdaniya MDKC
Oborudovanie PC-routera (camp-router)				$1,760
--bazovyi komplekt PC-routera	1	$320	$320
--setevaya karta Ethernet 10Mbps NE2000 PCI	2	$20	$40
--setevaya karta RadioEthernet WaveLAN 2.4GHz, 2Mbps, ISA	1	$900	$900
--napravlennaya antenna s kabelem 20 m. dlya RadioEthernet WaveLAN 2.4GHz	1	$500	$500
Oborudovanie LAN				$1,439
--setevye adaptery dlya rabochih mest Ethernet 10Mbps NE2000	21	$20	$420
--kabel' RG-58 (metry)	250	$0.35	$88
--kabel' UTP-5 vnutrennei prokladki (metry)	1,470	$0.45	$662
--hab firmy Repotec 16-portovyi RP-1659P	2	$135	$270
Vsego oborudovaniya			$28,461	$28,461

9. Vmesto zaklyucheniya: ST "Botik" i telekommunikacionnye proekty vypolnyaemye na ee baze--kratkaya harakteristika, podtverzhdaemaya ssylkami

1) Na protyazhenii 5 let ST "Botik" yavlyaetsya effektivnym instrumentom integracii akademicheskoi i otraslevoi nauki, vseh urovnei i form obrazovaniya, kul'tury i iskusstva.

V sostav sistemy vhodyat:

Institut programmnyh sistem Rossiiskoi Akademii nauk (IPS RAN);
Rossiiskii nauchno-issledovatel'skii institut regional'nyh problem (RosNII RP) Ministerstva obshego i professional'nogo obrazovaniya;
Universitet goroda Pereslavlya--Pereslavskii filial Rossiiskogo Universiteta druzhby narodov;
Otraslevoi foto-himicheskii kolledzh;
Pereslavskii municipal'nyi otdel obrazovaniya, bol'shinstvo shkol goroda (6 iz 11, vse shkoly, imeyushie komp'yuternuyu tehniku).
Uchrezhdeniya dopolnitel'nogo i vneshkol'nogo obrazovaniya:

Mezhdunarodnyi detskii komp'yuternyi centr (MDKC, associirovannaya shkola YuNESKO);
Pereslavskii nacional'nyi park;
Mezhshkol'nyi uchebno-proizvodstvennyi centr;
Tutaevskii dom prirody.

V sisteme predstavleny gumanitarnyi licei "Chelovek", podrostkovyi klub "Romantik", centr vneshkol'noi raboty "Yuventa", municipal'nyi centp psihologicheskoi pomoshi "Dovepie", centr logopedicheskoi pomoshi, oblastnaya psihologo-mediko-pedagogicheskaya konsul'taciya (filial No 2).

2). Na tehnicheskoi platforme ST "Botik" vypolneno neskol'kih desyatkov telekommunikacionnyh proektov (v oblasti nauki, obrazovovaniya, iskusstva, kul'tury i mediciny). Eti proekty ob'edinyayut gruppy ispolnitelei iz perechislennyh vyshe organizacii i ih kolleg iz drugih gorodov i stran. Otchety i materialy po etim proektam mozhno naiti na mnogih WWW-serverah sistemy. Nizhe privoditsya spisok vsego-lish' nekotoryh iz poslednih takih proektov:

Uchastie v mezhdunarodnom proekte EmNet/NIS. Programma EmNet nacelena na sozdanie obsheevropeiskogo informacionnogo prostranstva dlya podderzhki issledovanii matematikov, osnovannogo na sovremennyh komp'yuternyh setyah i perspektivnyh telekommunikacionnyh tehnologiyah. (http://www.botik.ru/PSI/EmNet_NIS/emnet.koi8.html)
Proekt "Effektivnyi sposob predstavleniya nauchnoi informacii v komp'yuternyh sistemah Rossii", grant RFFI 95-07-19400v
(http://www.botik.ru/PSI/RFBR_TeX/tex.koi8.html)
Organizaciya FTP-serverov s programmnymi produktami IPS RAN, Fonda algoritmov i programm IPS RAN. Mnogie nashi razrabotki poluchayut takoe priznanie v mire, chto po iniciative zarubezhnyh setevyh struktur organizuetsya zerkal'noe otobrazhenie (mirror) nashih katalogov v mirovye arhivy. Sm. naprimer programmnye sistemy dlya transp'yuterov u nas-http://www.botik.ru/~sizif/ttools/ttools.html-i ih otobrazhenie v Anglii-http://www.hensa.ac.uk/ftp/pub/parallel/transputer/software/compilers/gcc/pereslavl/.
Laboratoriya Interin IPS RAN--specializiruetsya na razrabotke medicinskih informacionnyh sistem. Sredi prochego vypolnyaet zakaz postroeniya edinoi sistemy dlya lechebnogo processa v Medicinskom centre CB RF. Komponenty sistemy INTERIN mogut funkcionirovat' kak Internet/Intranet prilozheniya. Sm. naprimer razrabotannyi nami (dostupnyi svobodno) Gosudarstvennyi reestr lekarstvennyh sredstv.
Server nauchnyh preprintov (http://www.botik.ru/Dienst/)--uzel vsemirnoi setevoi biblioteki nauchnyh preprintov po informatike--Networked Computer Science Technical Reports Library (http://www.ncstrl.org/Dienst/htdocs/Info/about-ncstrl.html).
Vserossiiskie (1990-1995) komandnye turniry po programmirovaniyu i Otkrytye vserossiiskie telekommunikacionnye (1996-1997) komandnye turniry po programmirovaniyu dlya shkol'nikov
(http://www.botik.ru/~yz/contest/welcome.koi8.html).
Otkrytaya galereya otechestvennogo komp'yuternogo iskusstva. Galereya (http://uchcom.botik.ru/ARTS/Gallery/) pozvolyaet sovremennym rossiiskim hudozhnikam, ispol'zuyushim media sredstva, operativno anonsirovat' i pokazyvat' svoi raboty, a shirokomu krugu zritelei--znakomit'sya s proizvedeniyami masterov sovremennyh iskusstv (grant RGNF 96-04-12067B). Angliiskaya versiya prakticheski polnost'yu zavershena (pri uchastii Zhilya Morelya) i vhodit v sostav Coronado Gallery (razmeshena v ST "Botik"--http://dll.botik.ru/~gilles/coronado)
Proekt MAP--Moskva-Eks (Franciya)-Pereslavl'. Proekt MAP napravlen na ustanovlenie vzaimootnoshenii mezhdu francuzskimi i rossiiskimi hudozhnikami i uchenymi (http://uchcom.botik.ru/ARTS/MAP/).Proekt vklyuchaet programmu obmena mezhdu CYPRES-issledovatel'skim centrom razlichnyh kul'tur i praktik, raspolozhennom v Aix-en-Provence, Institutom Programmnyh Sistem i Universitetom, raspolozhennymi v Pereslavle-Zalesskom, i gruppoi moskovskih hudozhnikov.
"Teatral'naya masterskaya" (http://uchcom.botik.ru/ARTS/THB/) Distacionnoe obuchenie teatral'nomu iskusstvu, sovmestnaya teatral'naya deyatel'nost' studentov Yaroslavskogo teatral'nogo uchilisha i studentov shkoly iskusstv - proekt IMUTE.
Obrazovatel'nye Internet-proekty Universiteta goroda Pereslavlya. Proekty izucheniya inostrannyh yazykov (angliiskogo i yaponskogo) cherez sovmestnuyu deyatel'nost' so studentami TCD (Irlandiya) i Universiteta Toiyama (Yaponiya). WWW-proekty, vypolnennye studentami 2-go kursa v ramkah zanyatii po special'nosti kul'turologiya (http://dll.botik.ru/~pat/RP/, http://u-pereslavl.botik.ru/~lena/).
Obrazovatel'nye Internet-proekty Mezhshkol'nogo uchebno-proizvodstvennogo centra (MUPC). Fakul'tativ "Internet dlya nachinayushih", razrabotka saita "Iskusstvo drevnego Pereslavlya" (http://uchcom.botik.ru/uchcom/upk/).
Obrazovatel'nye Internet-proekty Mezhdunarodnogo Detskogo Komp'yuternogo Centra --Associirovannaya shkola Yunesko (http://iccc.botik.ru/ICCC/). Zdes' zhe predstavleny raboty "ne-Internet" kafedr i individual'nye stranichki uchenikov etogo leta.
Detskii sad i nachal'naya shkola "Pochemuchka" (http://uchcom.botik.ru/uchcom/kg/) i materialy letnei gorodskoi nachal'noi Internet-shkoly 1997 goda, 1-30 iyunya, (http://uchcom.botik.ru/~pat/RP/)
Virtual'nyi arhiv letnih komp'yuternyh shkol. Zdes' hranitsya informaciya o letnih komp'yuternyh shkolah (http://uchcom.botik.ru/uchcom/history/), kotorye provodilis' v Pereslavle-Zalesskom v period 1986-1997 godov, a takzhe informaciya o drugih letnih shkolah Krasnoyarska, Nizhnego Novgoroda, Sankt-Peterburga. V etom godu planiruetsya sohranit' etot arhiv v forme otdel'nogo CD-Roma.
Web-site psihologicheskogo obucheniya (http://uchcom.botik.ru/PSYCHOLOGY/, http://repweb.botik.ru/). Osnovyvaetsya na psihologii Dzh. Kelli, v kotoroi kazhdyi chelovek na protyazhenii vsei svoei zhizni ostaetsya uchenym, issleduyushim okruzhayushii mir i mir svoih sobstvennyh perezhivanii. Etot podhod pozvolyaet sobrat' razlichnye psihologicheskie tehniki, pomogayushie studentam v ih samostoyatel'nyh issledovaniyah.

Karta i polnyi spisok nezavisimo razvivaemyh (17 na segodnya) WWW-serverov ST "Botik": http://www.botik.ru/map/map.koi8.html.

3). ST "Botik" pozvolyaet vo mnogom reshat' problemy informatizacii Pereslavskogo regiona, obespechivaya telekommunikacionnyi servis dlya predpriyatii i fizicheskih lic.

Segodnya (sm. materialy o "ST "Botik"--sostoyanie na 15 avgusta 1997 g. i blizhaishie plany razvitiya, sostoyanie na 15 sentyabrya 1997 g.) v sisteme bolee 110 abonentskih podklyuchenii. Kazhdoe takoe podklyuchenie:

libo podklyuchenie odinochnogo komp'yutera nebol'shih organizacii i fizicheskih lic;
libo podklyuchenie k sisteme lokal'noi seti organizacii.

ST "Botik" krupnaya, horosho razvitaya i burno razvivayushayasya regional'naya sistema. V ee sostave segodnya okolo 300 komp'yuterov. Predpochtenie otdaetsya razvitiyu postoyannyh podklyuchenii (230 iz 300--77%) i vysokoskorostnyh podklyuchenii (10Mbps, 2Mbps-170 iz 230--74%). Dlya etogo ispol'zuyutsya sovremennye tehnicheskie resheniya (optovolokonnye linii, linii RadioEthernet) dlya podklyucheniya razlichnyh abonentov--vplot' do razvodki Ethernet 10Mbps v zhilyh mikroraionah. ST "Botik" burno razvivaetsya--tak, za 1996 god v 2.5 raza vozroslo kolichestvo abonentov i komp'yuterov, podklyuchennyh k sisteme. V pervom polugodii 1997 goda eti vysokie tempy razvitiya sohranyayutsya.

4) V ST "Botik" razrabatyvayutsya i primenyayutsya original'nye setevye tehnologii, obespechivayushie vysokie tehnicheskie pokazateli seti (skorost', nadezhnost') pri isklyuchitel'no nizkoi stoimosti--udel'naya stoimost' regional'noi chasti sistemy okolo $200 na kazhdyi postoyanno IP-podklyuchenyi (2-100Mbps) komp'yuter

Eto pozvolilo nam do avgusta 1997 goda razvivat' i soprovozhdat' ves' regional'nyi segment seti tehnicheskimi i finansovymi resursami IPS RAN i RosNII RP, bez podderzhki gosudarstvennyh i regional'nyh byudzhetov, rossiiskih i zarubezhnyh fondov.

5) ST "Botik"--horosho razvityi primer (pilotnyi proekt, ob'ekt dlya tirazhirovaniya) tipovoi regional'noi seti. ST "Botik" pozvolyaet nakaplivat' neobhodimyi dlya vsei Rossii opyt postroeniya ekonomicheski effektivnyh setei i unikal'nyi opyt ispol'zovaniya telekommunikacii v nauchnyh, obrazovatel'nyh, kul'turnyh Internet-proektah. Vse rezul'taty svoei setevoi deyatel'nosti (dazhe dokumentaciyu na vysokokonkurentnye programmnye i apparatnye izdeliya) my vsegda otdaem svobodno (besplatno) v Internet.

Nashi (A) ekonomicheski effektivnye setevye tehnologii postroeniya regional'nyh setei i nash (B) opyt ispol'zovaniya telekommunikacii v nauchnyh, obrazovatel'nyh, kul'turnyh Internet proektah

aprobirovany na mnogih setevyh konferenciyah (v 1997 g.-6 publikacii sm. v trudah: Telematika'97 i BBCC'97, RAPROS'97).
opisany i svobodnorasprostranyayutsya v WWW (http://www.botik.ru/botiklab.koi8.html i http://www.botik.ru/tech/, http://uchcom.botik.ru/).
privlekli vnimanie nezavivsimyh setevyh zhurnalistov i telekommentatorov. Poslednie (1997) ssylki: Komp'yuterra 26 i 34 1997, gazeta Liberation (http://uchcom.botik.ru/~gilles/coronado/Liberation/RUSSIE.htm) 3 yanvarya 1997 goda, publikacii Salli Norman v zhurnale Mediorama ot 21 aprelya 1997 goda (http://club.nokia.com/channels/mcenter.html), peredacha Francuzskogo televideniya, kanal ARTE-dostupna v ST "Botik" (http://dll.botik.ru/~pat/PSI/), zhurnal "Pedogagicheskaya informatika" 1, 1997 i dr.

Tak kak nash opyt ispol'zovaniya telekommunikacii (v nauke, obrazovanii, kul'ture, iskusstve, medicine) i nashi tehnologii postroeniya regional'nyh setei prigodny dlya tirazhirovaniya prakticheski vo vseh regional'nyh sistemah Rossii (na urovne malyh gorodov, raionov i t.p) i kolichestvo takih mest na poryadok prevyshaet chislo krupnyh gorodov, Nauchnyi centr "Informika" Minobrazovaniya poruchil nam oformit' opisanie nashih reshenii v vide metodicheskogo materiala, podderzhivayushego legkoe vosproizvedenie nashih podhodov v razlichnyh regional'nyh setyah. K nastoyashemu vremeni etot material gotov--vsem svobodno (besplatno) v Seti dostupny opisaniya nashih:

(A) ekonomicheski effektivnye setevyh tehnologii postroeniya regional'nyh setei;

(B) opyt ispol'zovaniya telekommunikacii v nauchnyh, obrazovatel'nyh, kul'turnyh Internet proektah.

Zamechaniya, predlozheniya i voprosy napravlyaite na tech@botik.ru
